Cycles palpeurs
20.1 Généralités sur les cycles palpeurs
20
470
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
20.1 Généralités sur les cycles palpeurs
HEIDENHAIN ne garantit le fonctionnement
correct des cycles de palpage qu'avec les palpeurs
HEIDENHAIN.
La TNC doit avoir été préparée par le constructeur de la
machine pour l'utilisation des palpeurs 3D.
Consultez le manuel de votre machine !
Les cycles palpeur proposent désormais l'option de
logiciel 17 Touch Probe Functions . Lorsqu'un palpeur
HEIDENHAIN est utilisé, l'option est automatiquement
disponible.
Mode opératoire

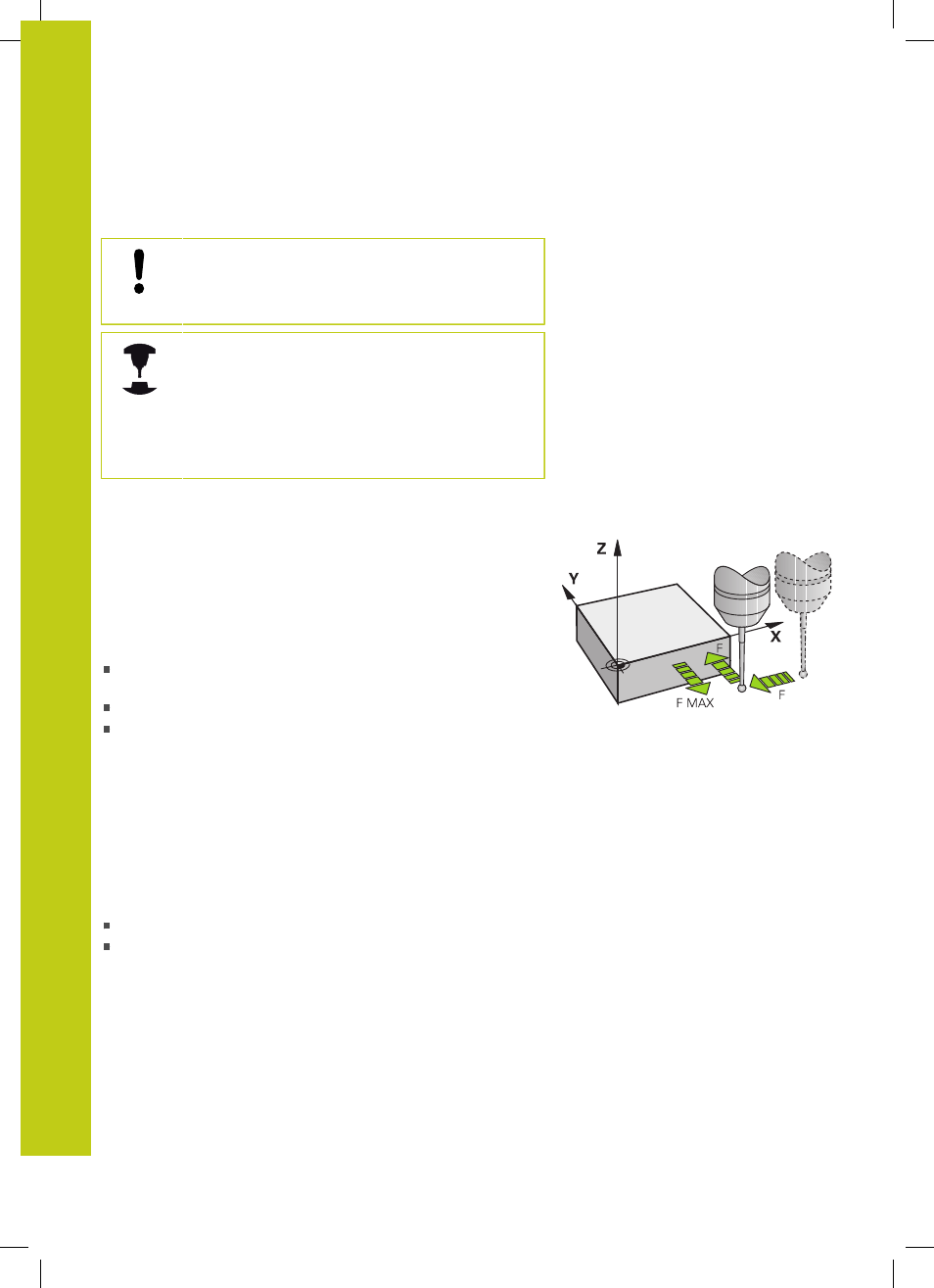

Lorsque la TNC exécute un cycle palpeur, le palpeur 3D se déplace
parallèlement à l'axe en direction de la pièce (y compris avec
une rotation de base activée et un plan d'usinage incliné). Le
constructeur de la machine définit l'avance de palpage dans
un paramètre-machine (voir „Avant de travailler avec les cycles
palpeurs“ plus loin dans ce chapitre).
Lorsque la tige de palpage touche la pièce,
le palpeur 3D transmet un signal à la TNC qui mémorise les
coordonnées de la position de palpage
le palpeur 3D s'arrête et
retourne en avance rapide à la position de départ de la
procédure de palpage
Si la tige de palpage n'est pas déviée sur la course définie, la
TNC délivre un message d'erreur (course :
DIST dans le tableau
palpeurs).
Cycles palpeurs des modes Manuel et Manivelle
électronique
Dans les modes
Manuel et Manivelle électronique, la TNC
propose des cycles palpeurs avec lesquels vous pouvez :
d'étalonner le palpeur
Initialisation des points d'origine
Les cycles de palpage manuels sont décrits au chapitre "Mode
manuel et réglage” (voir "Utiliser un palpeur 3D (option de
logiciel 17 Touch Probe Functions)", page 293).
