Test de programme et Exécution de programme
13.1 Graphiques
13
322
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014

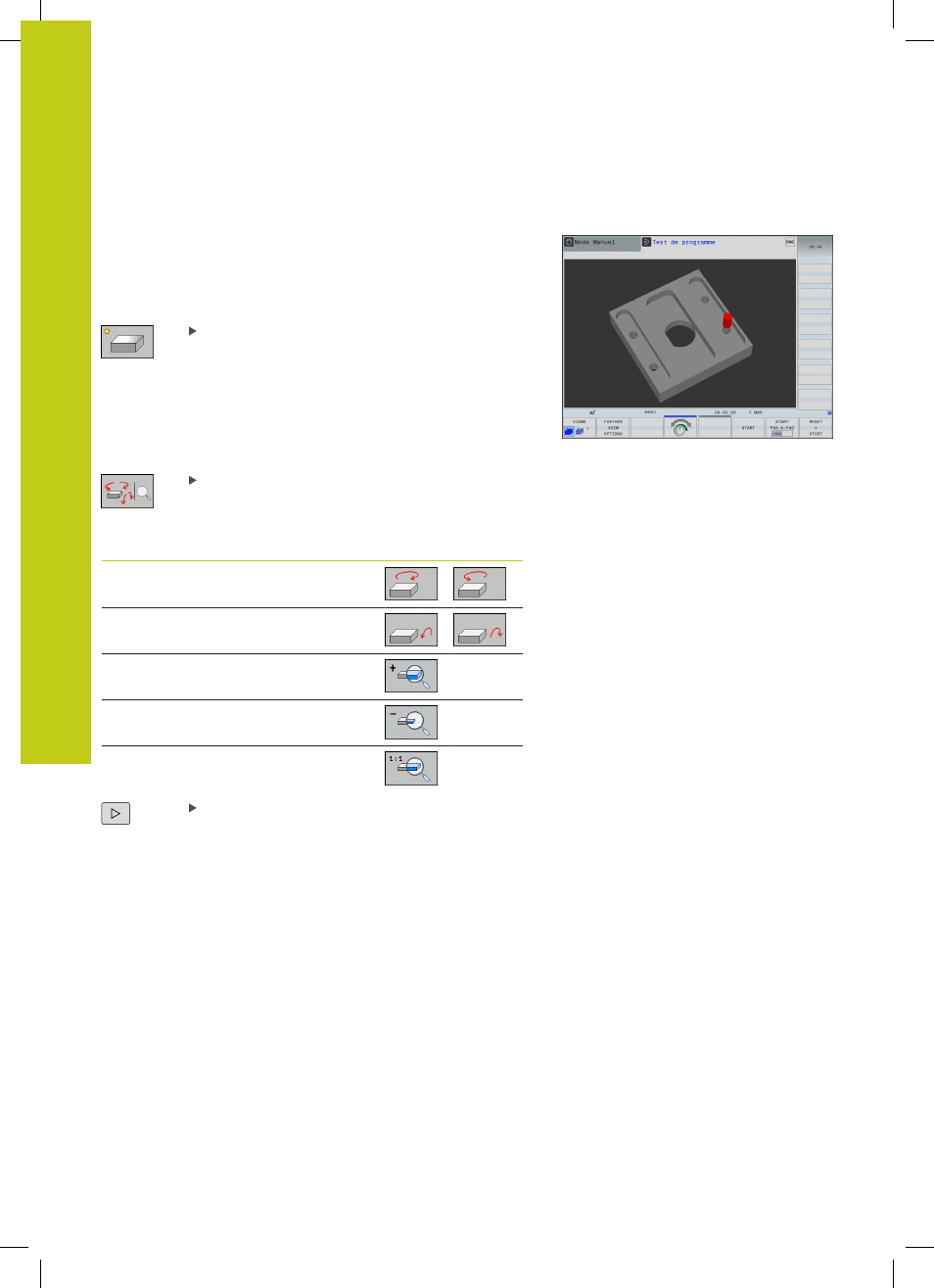

Représentation 3D
Sélectionner l'affichage 3D :
L'affichage 3D en haute résolution permet de visualiser la surface
de la pièce usinée d'une manière encore plus détaillée. La
simulation d'une source lumineuse permet un rendu réaliste des
ombres et lumières.
Softkey appuyer sur l'affichage 3D
faire pivoter, agrandir/réduire et décaler la représentation 3D
Sélectionner les fonctions de rotation et agrandir/
réduire la pièce : La TNC affiche les softkeys
suivantes
Fonction Softkeys
Rotation verticale de l'affichage par pas
de 5°
Rotation horizontale de l'affichage par pas
de 5°
Agrandir progressivement la
représentation
Réduire progressivement la
représentation
Réinitialiser l'affichage à la dimension
initiale
Commuter la barre de softkeys
