Cycles d'usinage : fraisage de poches / fraisage de tenons
17.2 POCHE RECTANGULAIRE (cycle 251)
17
432
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014

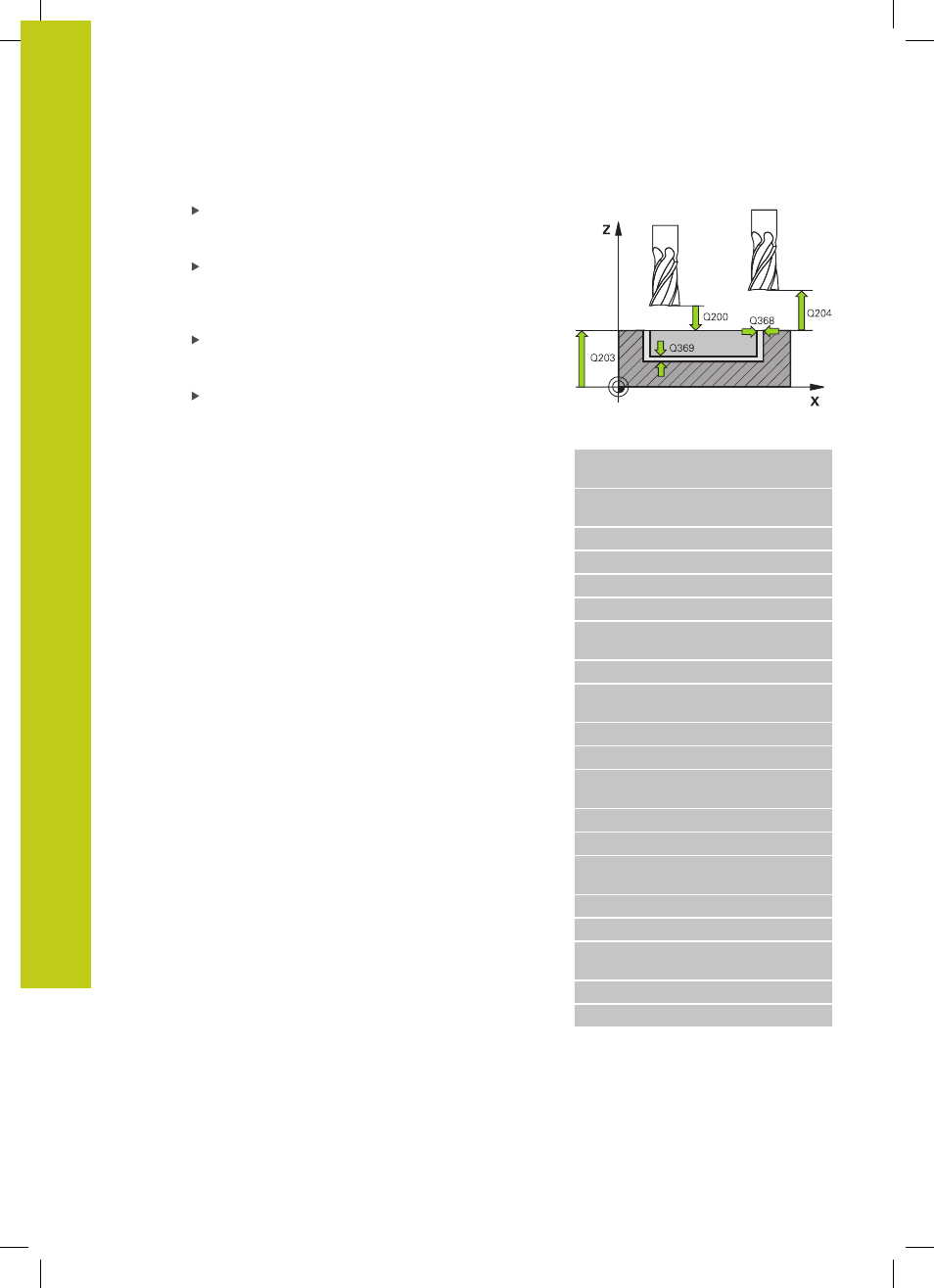

Coord. surface pièce Q203 (en absolu) :
coordonnée de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage). Plage de
saisie de 0 à 99999,9999
Mode de fraisage Q351 : mode de fraisage avec M3
+1 = fraisage en avalant
-1 = fraisage en opposition
Facteur de recouvrement Q370 : Q370 x rayon
d'outil donne la passe latérale k. Plage de saisie 0,1
à 1,414, sinon
PREDEF
Séquences CN
8 CYCL DEF 251 POCHE
RECTANGULAIRE
Q215=0
;OPERATIONS
D'USINAGE
Q218=80 ;1ER CÔTÉ
Q219=60 ;2ÈME CÔTÉ
Q201=-20 ;PROFONDEUR
Q367=0 ;POSITION POCHE
Q202=5 ;PROFONDEUR DE
PASSE
Q207=500 ;AVANCE DE FRAISAGE
Q206=150 ;AVANCE PLONGEE
PROF.
Q385=500 ;AVANCE DE FINITION
Q368=0.2 ;SUREP. LATERALE
Q369=0.1 ;PROFONDEUR DE
SUREPAISSEUR
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE
PIÈCE
Q204=50 ;SAUT DE BRIDE
Q351=+1 ;MODE DE FRAISAGE
Q370=1 ;FACTEUR
RECOUVREMENT
9 X+50 R0 FMAX
10 Y+50 R0 FMAX M3 M99
