Programmation : mouvements d'outils
6.2 Déplacements d'outils
6
174
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014

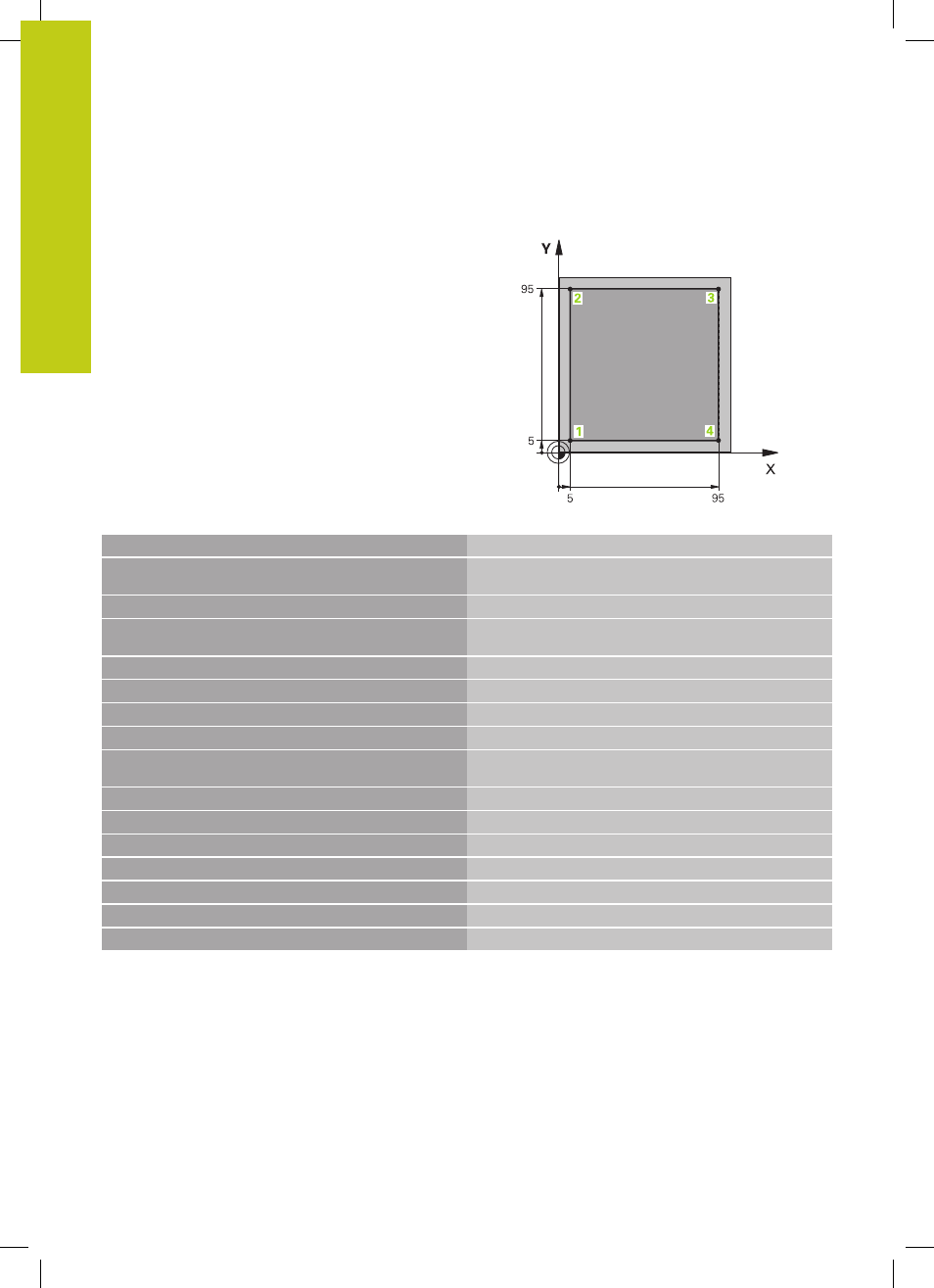

Exemple : droite
0 BEGIN PGM LINEAIRE M
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Définition de la pièce brute pour simulation graphique de
l’usinage
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Appel d’outil avec axe de broche et vitesse de rotation
broche
4 Z+250 R0 FMAX
Dégager l’outil dans l’axe de broche en avance rapide FMAX
5 X-10 R0 FMAX Prépositionner l’outil
6 Y-10 R0 FMAX Prépositionner l’outil
7 Z+2 R0 FMAX Prépositionner l’outil
8 Z-5 R0 F1000 M13 Déplacement à la profondeur d’usinage avec l'avance F =
1000 mm/min.
9 X+5 R- F500 Aborder le contour
10 Y+95 R+ Positionnement au point 2
11 X+95 R+ Positionnement au point 3
12 Y+5 R+ Positionnement au point 4
13 X-10 R0
Fermer le contour et dégager
14 Z+250 R0 FMAX M30
Dégager l’outil, fin du programme
16 END PGM LINEAR MM
