Introduction
2.6 Accessoires : palpeurs 3D et manivelles électroniques HEIDENHAIN
2
78
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
2.6 Accessoires : palpeurs 3D
et manivelles électroniques
HEIDENHAIN
Palpeurs 3D
Les différents palpeurs 3D HEIDENHAIN servent à :
initialiser les points d'origine avec rapidité et précision
Effectuer des mesures de la pièce
étalonner et contrôler les outils

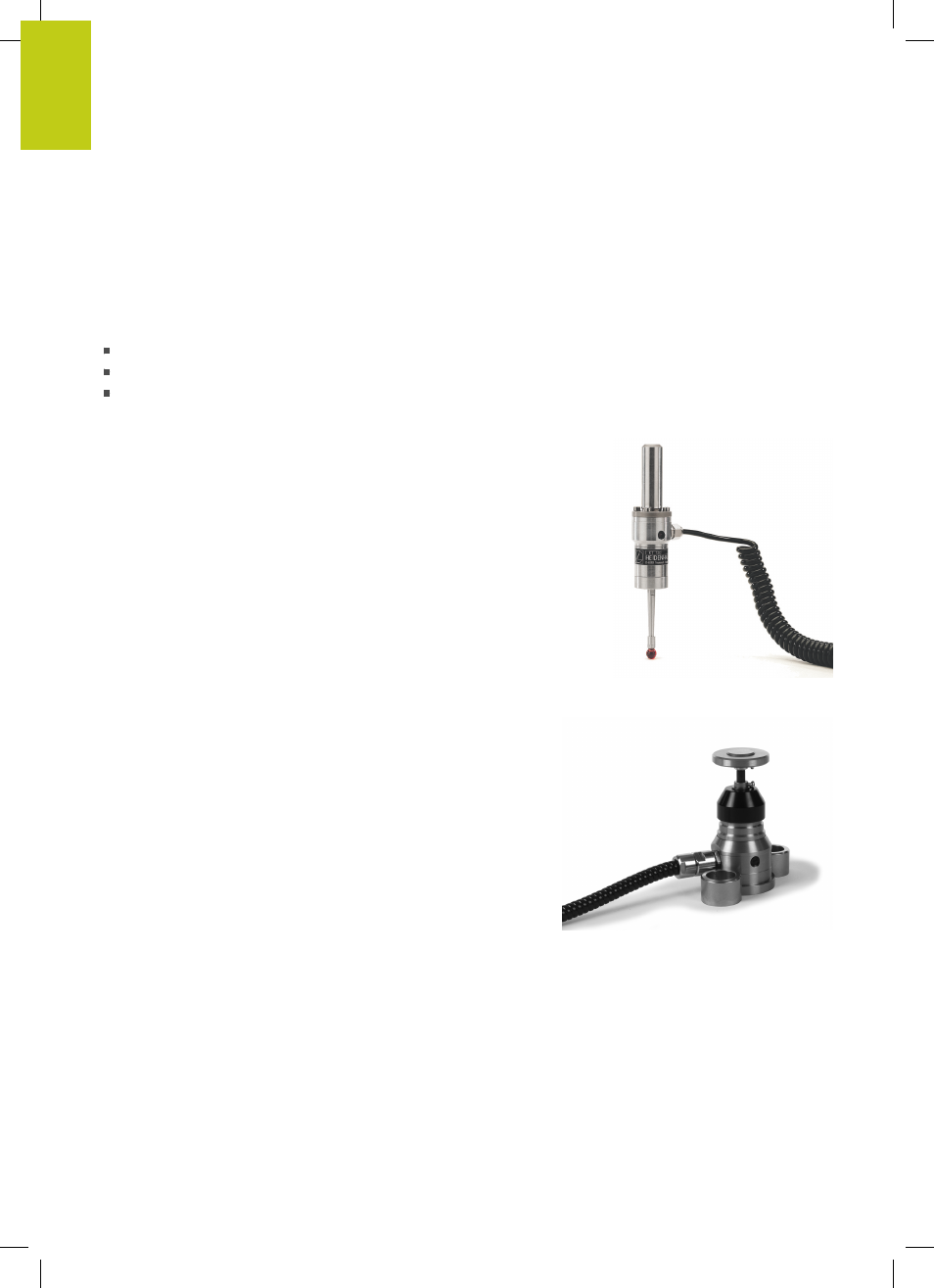

Les palpeurs à commutation TS 220 et KT 130
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à la définition du point d'origine et aux
mesures de la pièce.Les palpeurs TS 220 et KT 130 transmettent
les signaux de commutation à la TNC par un câble.
Principe de fonctionnement : au sein des palpeurs à commutation
HEIDENHAIN, un capteur optique sans usure détecte la déviation
de la tige. Le signal créé permet de mémoriser la valeur effective
de la position courante du palpeur.
Palpeur d'outils TT 140 pour l'étalonnage d'outils
Le TT140 est un palpeur 3D à commutation destiné à l'étalonnage
et au contrôle des outils. 3 cycles sont disponibles dans la TNC
pour déterminer le rayon et la longueur d'outil avec broche à l'arrêt
ou en rotation. La structure particulièrement robuste et l'indice
de protection élevé rendent le TT 140 insensible aux liquides de
refroidissement et aux copeaux. Le signal de commutation est
généré par à un capteur optique sans usure d'une très grande
fiabilité.
