Cycles d'usinage : fraisage de poches / fraisage de tenons
17.5 Exemples de programmation
17
444
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
17.5 Exemples de programmation

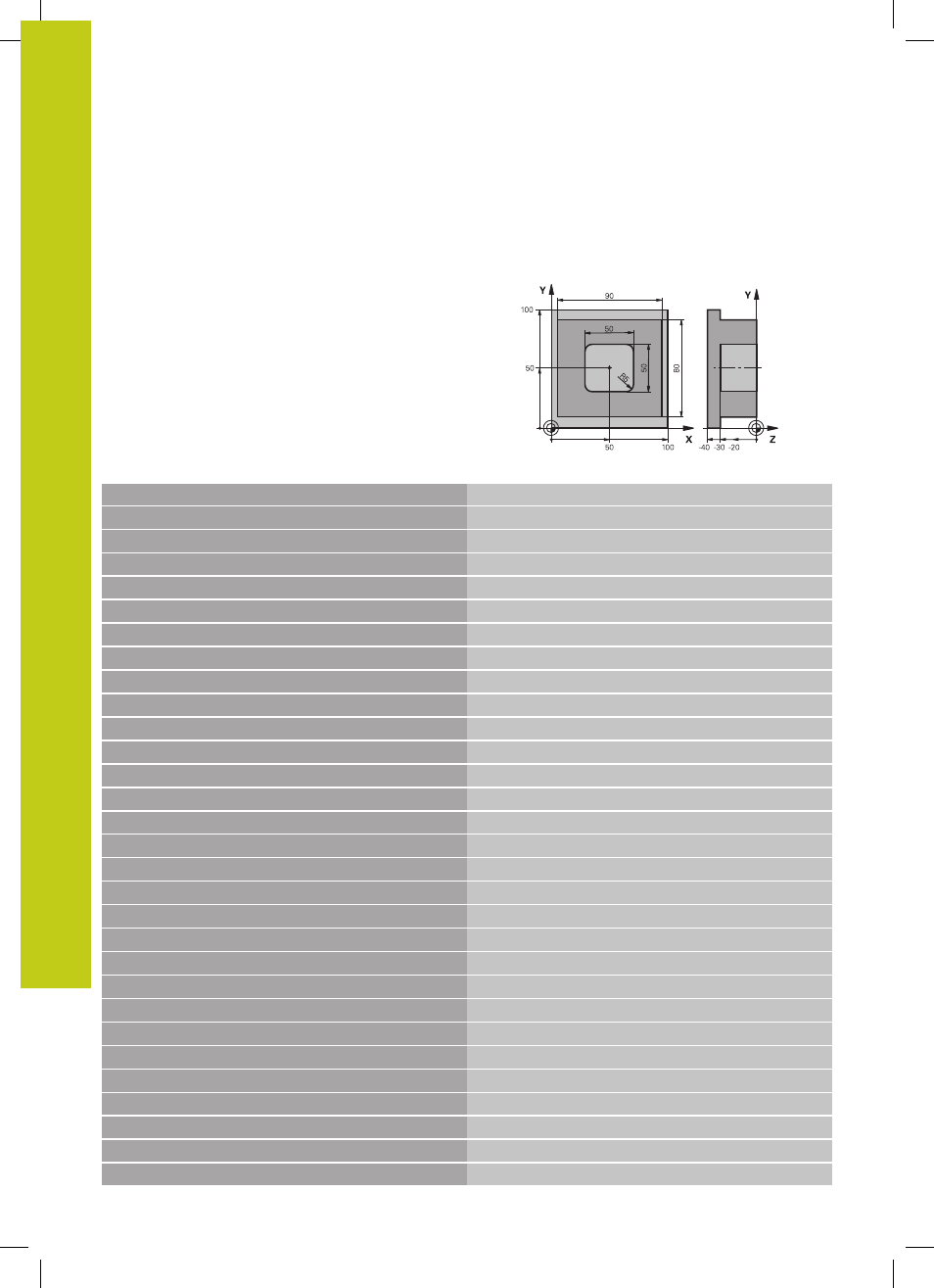

Exemple : fraisage de poches, tenons
0 BEGINN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Appel de l’outil d’ébauche/de finition
4 Z+250 R0 FMAX Dégagement de l'outil
5 CYCL DEF 256 TENON RECTANGULAIRE
Définition du cycle pour usinage extérieur
Q218=90 ;1ER CÔTÉ
Q424=100 ;COTE PIÈCE BR. 1
Q219=80 ;2ÈME CÔTÉ
Q425=100 ;COTE PIÈCE BR. 2
Q201=-30 ;PROFONDEUR
Q367=0 ;POSITION DU TENON
Q202=5 ;PROFONDEUR DE PASSE
Q207=250 ;AVANCE DE FRAISAGE
Q206=250 ;AVANCE PLONGÉE PROF.
Q385=750 ;AVANCE DE FINITION
Q368=0 ;SUREPAIS. LATERALE
Q369=0.1 ;PROFONDEUR DE SUREPAISSEUR
Q338=5 ;PASSE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=20 ;SAUT DE BRIDE
Q351=+1 ;MODE DE FRAISAGE
Q370=1 ;FACTEUR RECOUVREMENT
6 X+50 R0 Usinage extérieur
7 Y+50 R0 M3 M99 Appel du cycle pour usinage extérieur
8 CYCL DEF 252 POCHE RECTANGULAIRE Définition du cycle
Q215=0 ;OPERATIONS D'USINAGE
Q218=50 ;1ER CÔTÉ
Q219=50 ;2ÈME CÔTÉ
