MOTIF DE POINTS EN GRILLE (cycle 221) 15.6
15
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
387

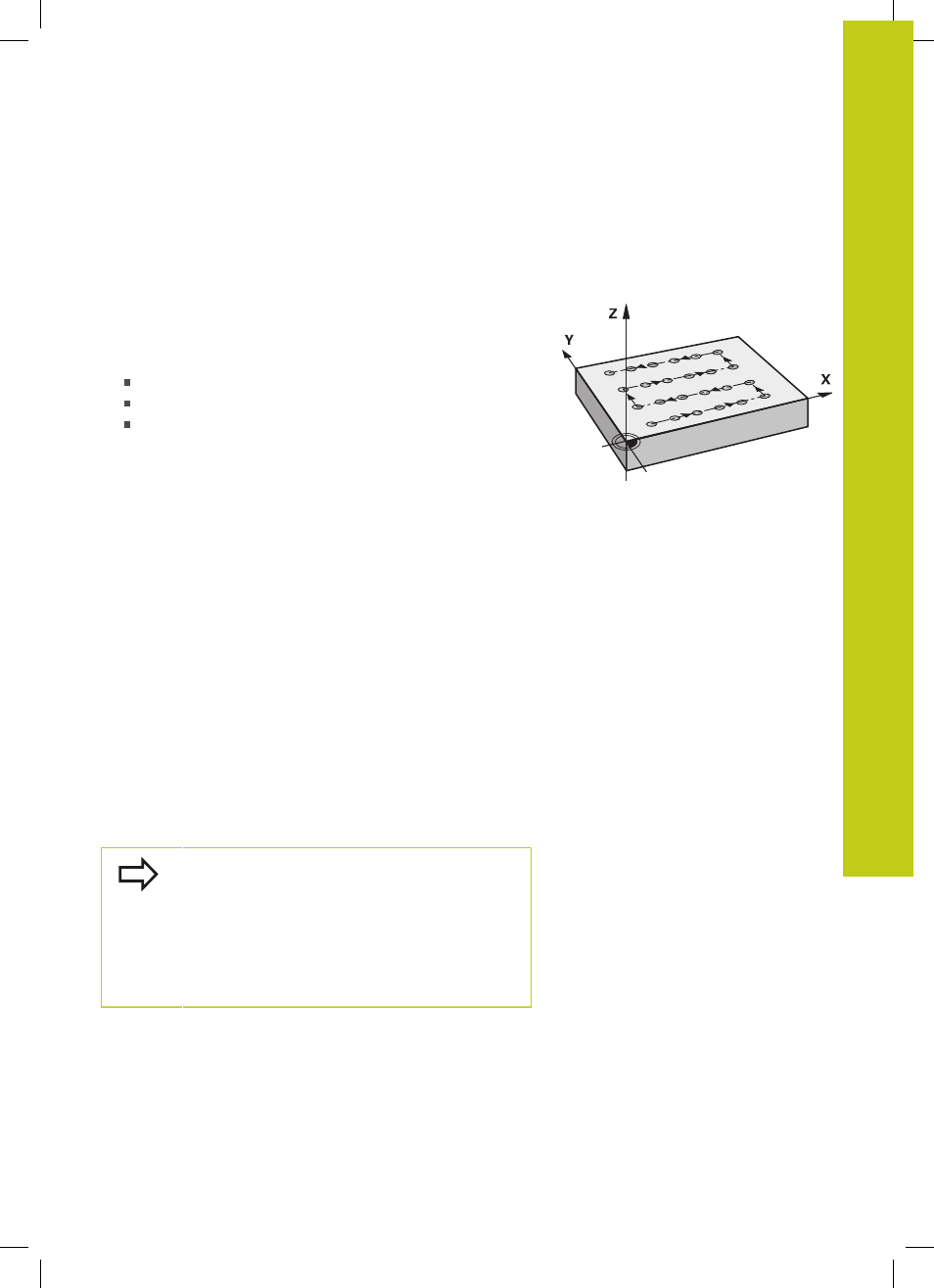

15.6 MOTIF DE POINTS EN GRILLE (cycle
221)
Mode opératoire du cycle
1 En partant de la position actuelle, la TNC positionne
automatiquement l'outil au point initial de la première opération
d'usinage.
Etapes :
Positionnement au saut de bride (axe de broche)
Accoster le point initial dans le plan d'usinage
Se déplacer à la distance d'approche au-dessus de la surface
de la pièce (axe de broche)
2 A partir de cette position, la TNC exécute le dernier cycle
d'usinage défini.
3 Ensuite, la TNC positionne l'outil au point initial de l'opération
d'usinage suivante, dans le sens positif de l'axe principal ; l'outil
est à la distance d'approche (ou au saut de bride).
4 Ce processus (1 à 3) est répété jusqu'à ce que toutes les
opérations d'usinage soient exécutées sur la première ligne ;
l'outil se trouve sur le dernier point de la première ligne.
5 La TNC déplace alors l'outil au dernier point de le deuxième
ligne où il exécute l'usinage.
6 Partant de là, la TNC positionne l'outil au point initial de
l'opération d'usinage suivante, dans le sens négatif de l'axe
principal.
7 Ce processus (6) est répété jusqu’à ce que toutes les
opérations d’usinage soient exécutées sur la deuxième ligne.
8 Puis, la TNC déplace l'outil au point initial de la ligne suivante.
9 Toutes les autres lignes sont usinées suivant un déplacement
pendulaire.
Attention lors de la programmation !
Le cycle 221 est actif avec DEF, c'est-à-dire qu'il
appelle automatiquement le dernier cycle d'usinage
défini.
Si vous combinez l'un des cycles d'usinage 200
à 209 et 251 à 267 avec le cycle 221, la distance
d'approche, la surface de la pièce, le saut de bride et
la position angulaire programmés dans le cycle 221
sont prioritaires.
