Exemples de programmation 7.6
7
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
187
7.6 Exemples de programmation

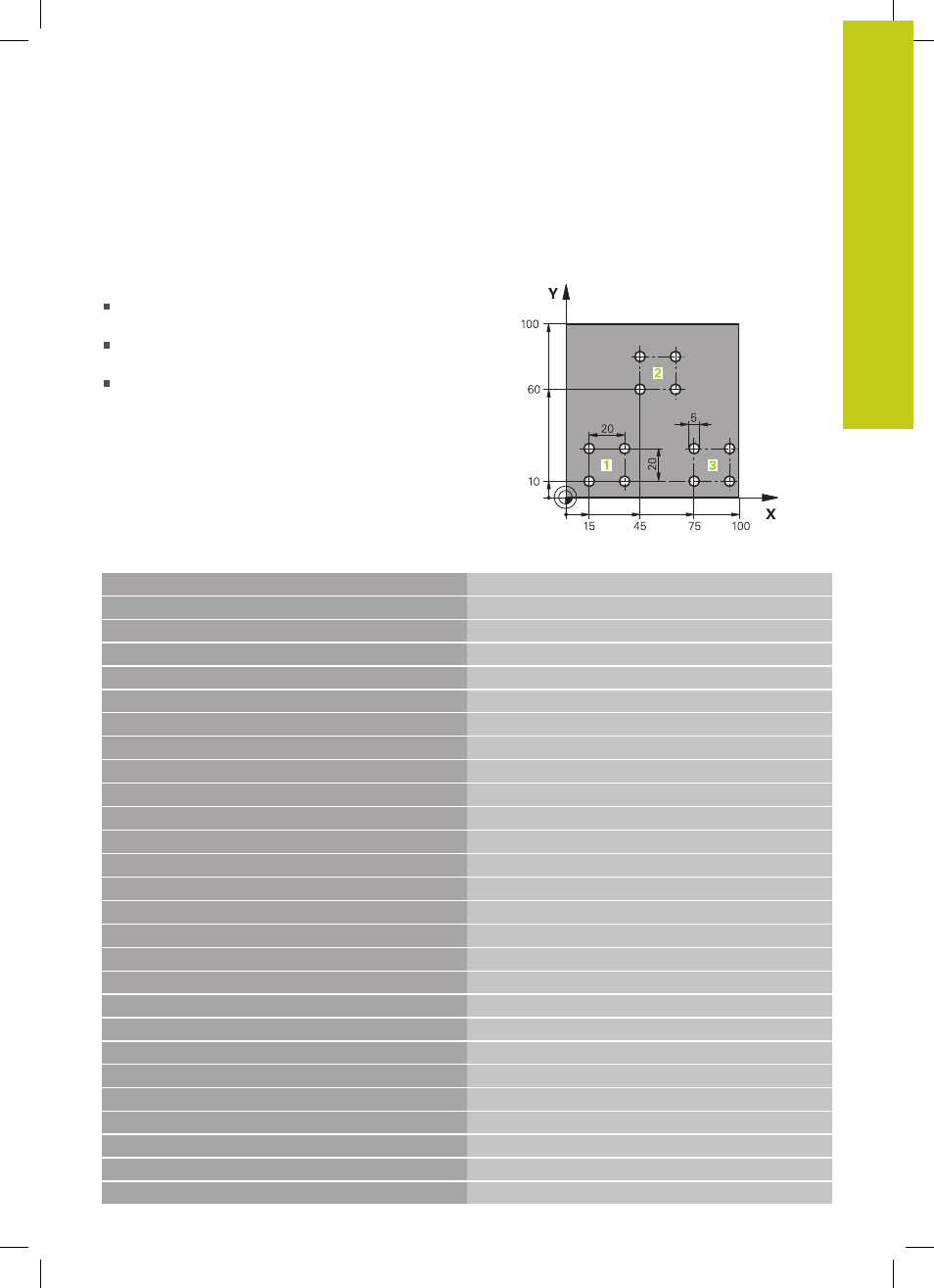

Exemple : groupe de trous
Déroulement du programme :
Aborder les groupes de trous dans le programme
principal
Appeler le groupe de perçage (sous-programme 1)
dans le programme principal
Ne programmer le groupe de trous qu'une seule fois
dans le sous-programme 1
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3000
Appel d'outil
4 Z+250 R0 FMAX M3
5 CYCL DEF 200 PERCAGE
Définition du cycle Perçage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=+0 ;TEMPORISATIN EN HAUT
Q203=+0 ;COORD. SURFACE PIECE
Q204=+50 ;SAUT DE BRIDE
Q211=+0 ;TEMPORISATION AU FOND
Q395=0 ;REFERENCE PROFONDEUR
6 CYCL DEF 7.0 POINT ZERO Décalage du point zéro
7 CYCL DEF 7.1 X+15
8 CYCL DEF 7.2 Y+10
9 CALL LBL 1
10 CYCL DEF 7.0 POINT ZERO
Décalage du point zéro
11 CYCL DEF 7.1 X+75
12 CYCL DEF 7.2 Y+10
13 CALL LBL 1
14 CYCL DEF 7.0 POINT ZERO
Décalage du point zéro
15 CYCL DEF 7.1 X+45
16 CYCL DEF 7.2 Y+60
17 CALL LBL 1
