Définition du point d'origine avec palpeur 3D (option de logiciel 17
Touch Probe Functions)
11.7
11
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
309

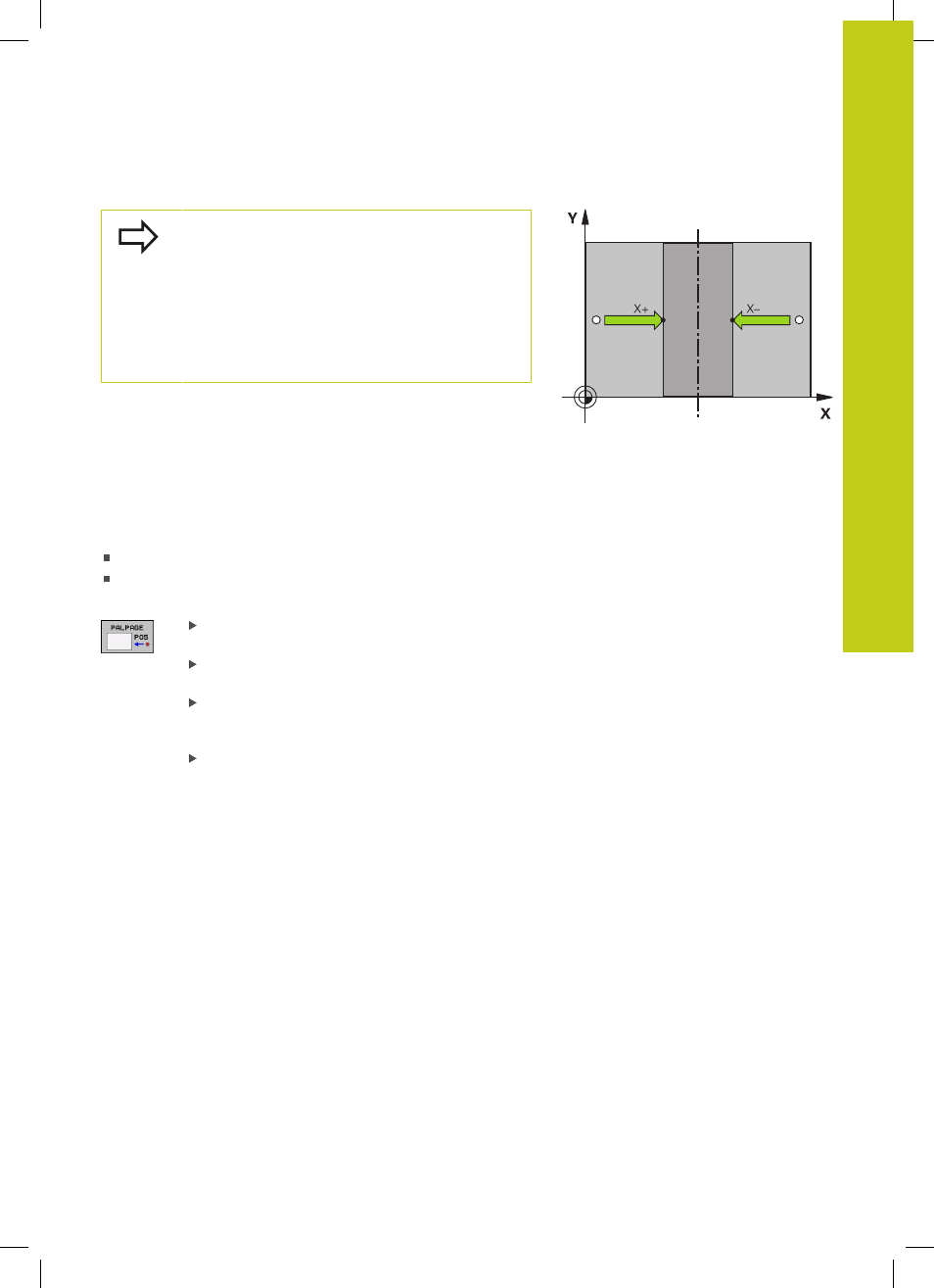

Une que le deuxième point de palpage a été
déterminé, vous pouvez modifier le sens de l'axe
central dans le menu d'exploitation. Vous pouvez
choisir par l'intermédiaire de softkeys si le point
d'origine ou le point zéro doit être défini sur l'axe
principal, l'axe auxiliaire ou l'axe d'outil. Cela peut
s'avérer nécessaire dans le cas où vous souhaiteriez
enregistrer la position déterminée sur l'axe principal
ou l'axe auxiliaire.
Mesurer des pièces avec un palpeur 3D
Vous pouvez également utiliser le palpeur dans les modes
Manuel
et
Manivelle électronique pour effectuer des mesures simples sur
la pièce. Le palpeur 3D vous permet de déterminer :
les coordonnées d’une position et, à partir de là,
les cotes sur la pièce
Définir les coordonnées d’une position sur une pièce dégauchie
Sélectionner une fonction de palpage : Appuyer
sur la softkey
PALPAGE POS
Positionner le palpeur à proximité du point de
palpage
Sélectionner simultanément le sens du palpage
et l’axe auquel doit se référer la coordonnée:
Sélectionner la softkey correspondante.
Lancer le palpage: Appuyer sur la touche START
externe
La TNC affiche comme point d'origine les coordonnées du point de
palpage.
