Déplacement des axes de la machine 11.2
11
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
285

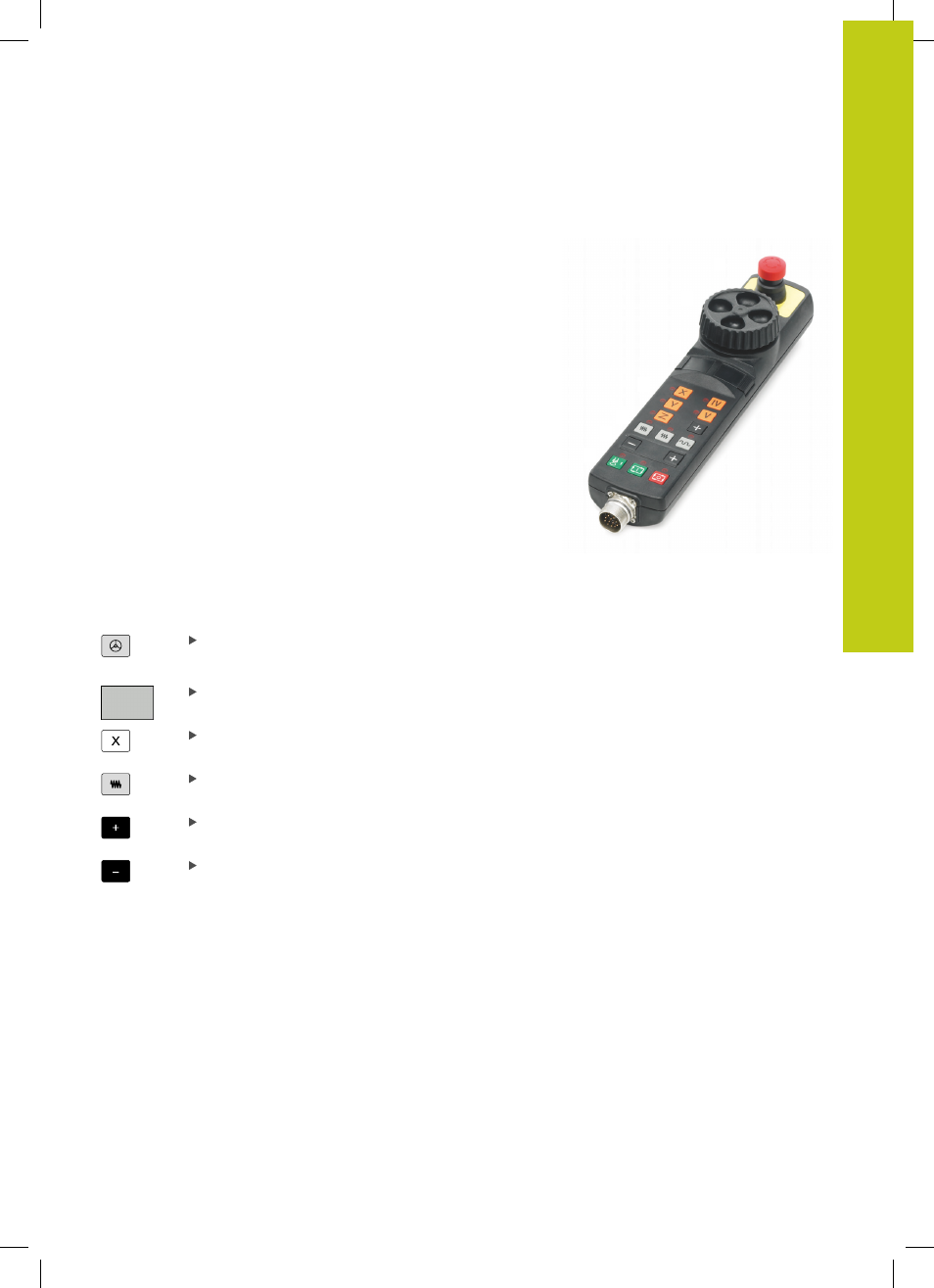

Déplacement avec la manivelle électronique HR 410
La manivelle portable HR 410 est équipée de deux touches de
validation. Les touches d'assentiment sont situées en dessous du
volant.
Vous ne pouvez déplacer les axes de la machine que si une touche
de validation est enfoncée (fonction dépendant de la machine).
La manivelle HR 410 dispose des éléments de commande
suivants:
1 Touche d'ARRET D'URGENCE
2 Manivelle
3 Touches de validation
4 Touches de sélection des axes
5 Touches de définition de l'avance (lente, moyenne, rapide; les
avances sont définies par le constructeur de la machine)
6 Direction dans laquelle la TNC déplace l'axe sélectionné
7 Fonctions-machine (elles sont définies par le constructeur de la
machine)
2
3
4
5
6
7
1
Déplacer les axes
Les affichages de couleur rouge indiquent l'axe et l'avance
sélectionnés.
Sélectionner le mode Manivelle électronique
Maintenir enfoncée la touche de validation
Sélectionner l'axe
Sélectionner l'avance
Déplacer l'axe actif dans le sens + ou
Déplacer l'axe actif dans le sens -
