Premier pas avec la TNC 128
1.3 Programmer la première pièce
1
52
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
Informations détaillées sur ce sujet
Créer un nouveau programme : voir "Ouvrir et introduire des
programmes", page 86
Types d'avance programmables : voir "Possibilités d'introduction
de l'avance", page 90
Correction du rayon d'outil :voir "Correction de rayon d'outil pour
les séquences de positionnement avec des axes parallèles",
page 166
Fonctions auxiliaires M : voir "Fonctions auxiliaires pour le
contrôle d'exécution de programme, la broche et le liquide de
refroidissement ", page 255
Créer un programme avec cycles

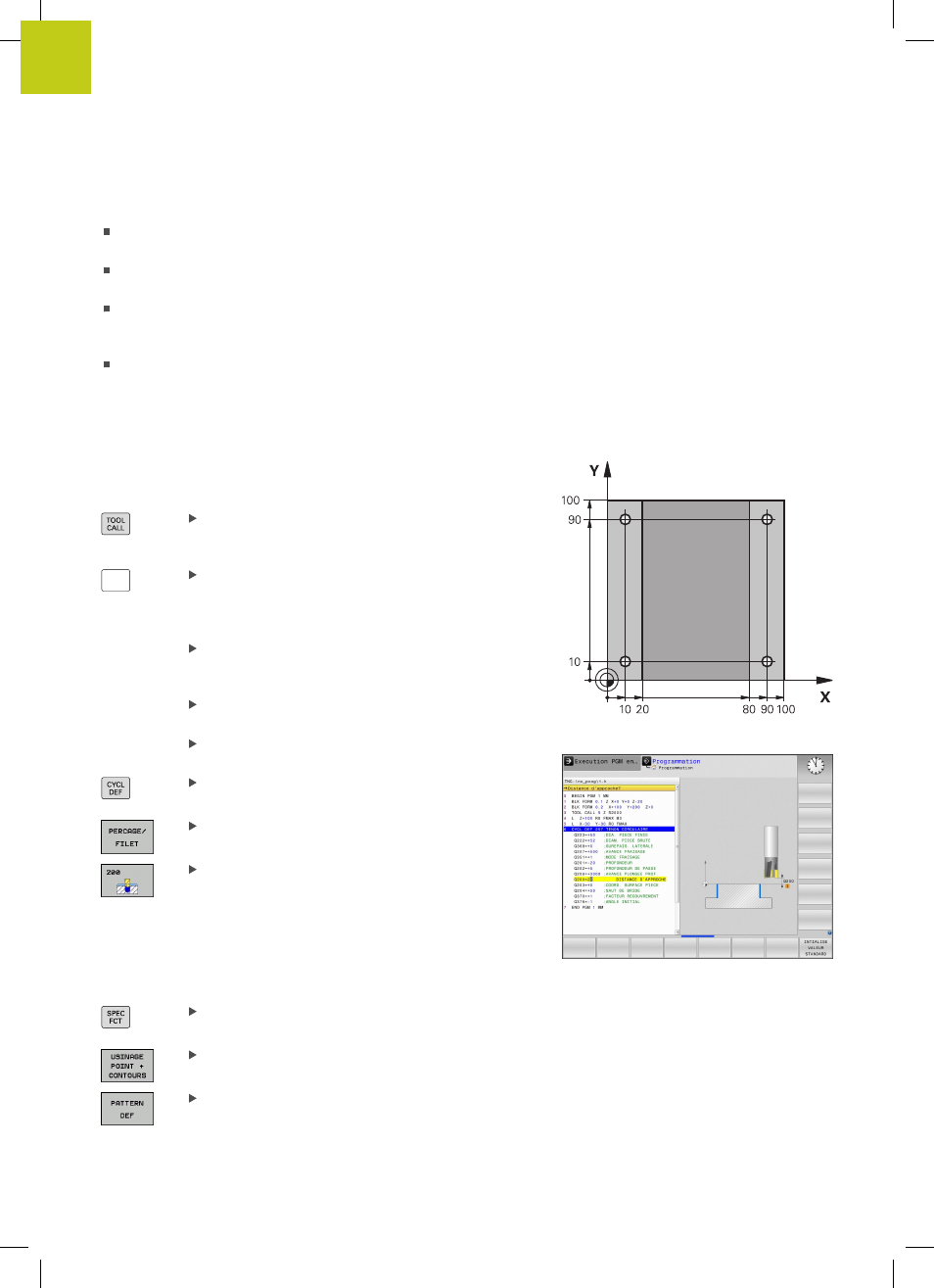

Les trous sur la figure de droite (profondeur 20 mm) doivent être
usinés avec un cycle de perçage standard. La pièce brute a déjà été
définie.
Appeler l'outil : introduisez les données d'outil.
Validez la saisie avec la touche
ent, ne pas oublier
l'axe d'outil
Z
Dégager l'outil : appuyez sur la touche d'axe
Z
orange pour effectuer un dégagement dans l'axe
d'outil et entrez la valeur de la position à atteindre,
par exemple 250. Valider avec la touche
ENT.
Corr. de rayon : R+/R-/sans corr.? valider avec
la touche ENT : aucune correction de rayon n'est
activée.
Avance F = ? Valider avec la touche ENT :
déplacement en avance rapide (
FMAX)
Fonction auxiliaire M? Valider avec la touche END
: la TNC mémorise la séquence de déplacement
Appeler le menu des cycles
Afficher les cycles de perçage
Sélectionner le cycle de perçage standard 200 :
la TNC ouvre la boîte de dialogue pour définir
le cycle. Introduisez successivement tous les
paramètres demandés par la TNC et validez
chaque saisie avec la touche
ENT. Sur la partie
droite de l'écran, la TNC affiche également
un graphique qui représente le paramètre
correspondant du cycle
Appeler le menu des fonctions spéciales
Afficher les fonctions d'usinage de points
Sélectionner la définition des motifs
