Généralités sur les cycles

15.4 Définition de motifs avec PATTERN DEF

15

380

TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014

Utiliser PATTERN DEF

Une fois que vous avez entré la définition du motif, vous pouvez
l'appeler avec la fonction

CYCL CALL PAT. "Appeler des cycles",

page 378. Sur le motif d'usinage que vous avez choisi, la TNC
exécute alors le dernier cycle d'usinage défini.

Un motif d'usinage reste actif jusqu'à ce que vous
en définissiez un nouveau ou bien jusqu'à ce que
vous ayez sélectionné un tableau de points avec la
fonction

SEL PATTERN.

Vous pouvez utiliser la fonction d'amorce de
programme pour sélectionner le point à partir duquel
vous voulez démarrer ou continuer l'usinage voir
"Reprise du programme (amorce de séquence)",
page 341.

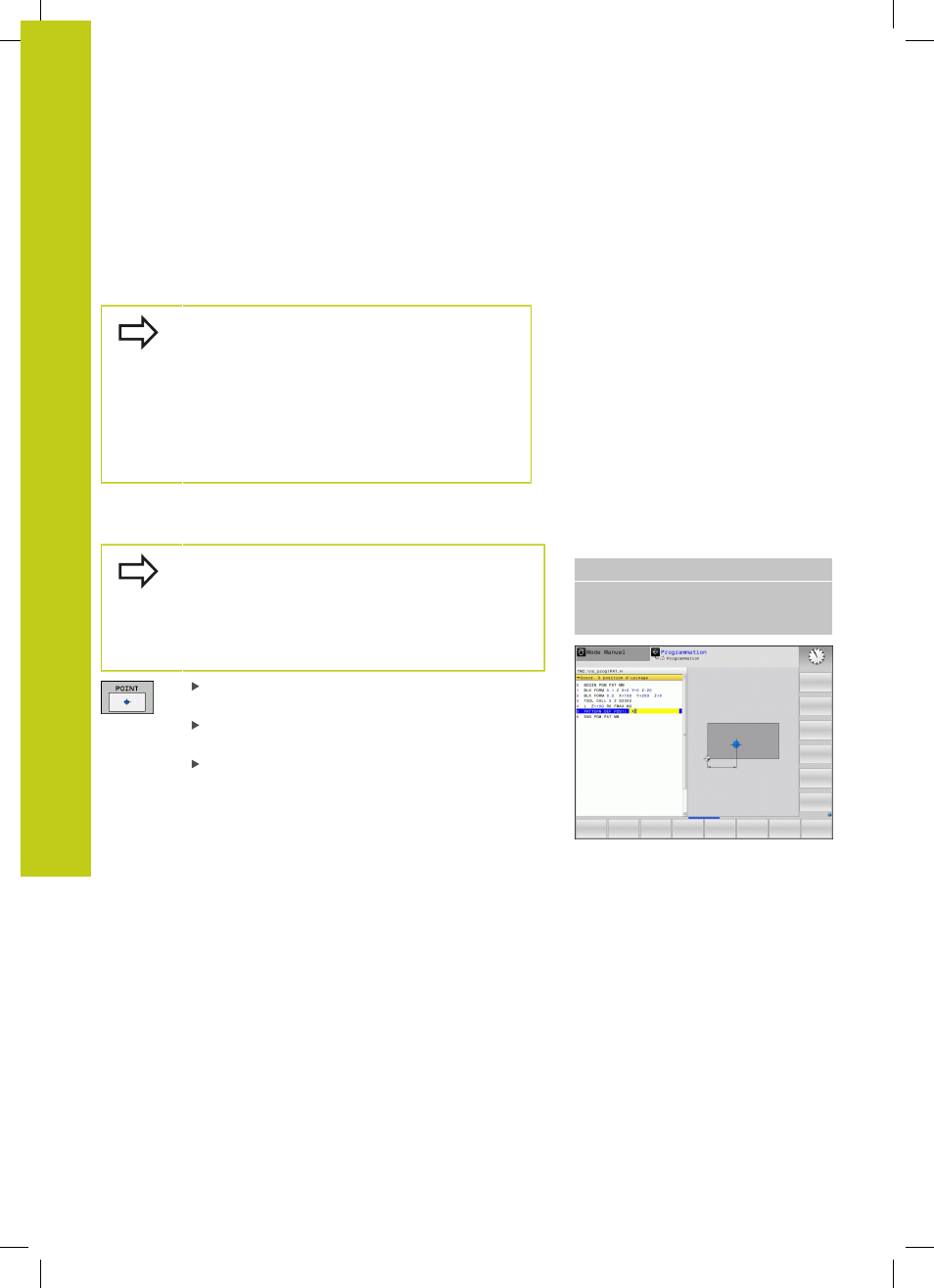

Définir des positions d'usinage

Vous pouvez introduire jusqu'à 9 positions d'usinage.
Valider chaque position introduite avec la touche

ENT.

Si vous définissez une

surface de pièce en Z

différente de 0, cette valeur agit en plus de la valeur
du paramètre Coord. surface pièce

Q203 qui est défini

dans le cycle d'usinage.

Coord. X position d'usinage (en absolu) : indiquer la
coordonnée de X
Coord. Y position d'usinage (en absolu) : indiquer la
coordonnée de Y
Coordonnée surface pièce (en absolu) : introduire
la coordonnée Z à laquelle doit débuter l'usinage

Séquences CN

10 Z+100 R0 FMAX
11 PATTERN DEF POS1

(X+25 Y+33,5 Z+0) POS2 (X+50 Y

+75 Z+0)
