POCHE RECTANGULAIRE (cycle 251) 17.2
17
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
431

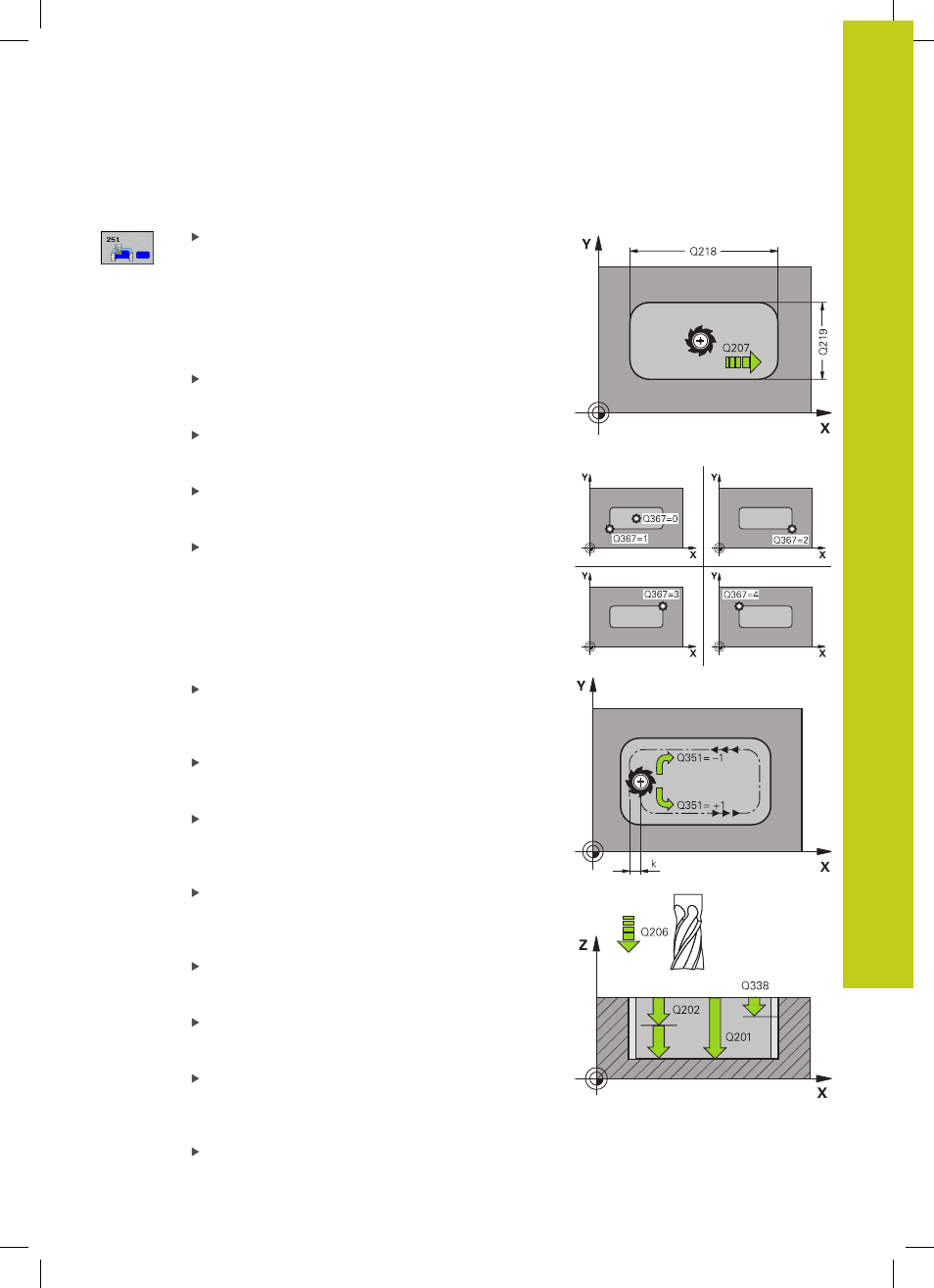

Paramètres du cycle
Opérations d'usinage (0/1/2) Q215 : définir les
opérations d'usinage
0 : ébauche et finition
1 : seulement ébauche
2 : seulement finition
La finition latérale et la finition en profondeur ne
sont exécutées que si la surépaisseur de finition
respective (Q368, Q369) est définie.
1er côté Q218 (en incrémental) : longueur de la
poche parallèle à l'axe principal du plan d'usinage.
Plage d'introduction 0 à 99999,9999
2ème côté Q219 (en incrémental) : longueur de la
poche parallèle à l'axe secondaire du plan d'usinage.
Plage d’introduction 0 à 99999,9999
Profondeur Q201 (en incrémental) : distance entre
la surface de la pièce et le fond de la poche. Plage
d’introduction -99999,9999 à 99999,9999
Position de la poche Q367 : position de la poche
par rapport à la position de l'outil lors de l'appel du
cycle
0 : position d'outil = centre de la poche
1 : position d'outil = angle en bas à gauche
2 : position d'outil = angle en bas à droite
3 : position d'outil = angle en haut à droite
4 : position d'outil = angle en haut à gauche
Profondeur de passe Q202 (en incrémental) :
distance parcourue par l'outil en une passe.
Introduire une valeur supérieure à 0. Plage
d’introduction 0 à 99999,9999
Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d’introduction 0 à 99999,999 ou
FAUTO, FU, FZ
Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de son positionnement à
la profondeur, en mm/min. Plage d'introduction 0 à
99999,999 ou
FAUTO, FU, FZ
Avance de finition Q385 : vitesse de déplacement
de l'outil pour la finition latérale et la finition en
profondeur, en mm/min. Plage d'introduction 0 à
99999,999 ou
FAUTO, FU, FZ
Surépaisseur finition latérale Q368 (en
incrémental) : surépaisseur de finition dans le plan
d'usinage. Plage d’introduction 0 à 99999,9999
Surép. finition en profondeur Q369 (en
incrémental) : surépaisseur de finition pour la
profondeur. Plage d’introduction 0 à 99999,9999
Passe de finition Q338 (en incrémental) : distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0 : finition en une seule passe. Plage
d’introduction 0 à 99999,9999
Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage de saisie de 0 à 99999,9999
