TENON RECTANGULAIRE (cycle 256) 17.3
17
TNC 128 | Manuel d'utilisation HEIDENHAIN Dialogue texte clair | 9/2014
433
17.3 TENON RECTANGULAIRE (cycle 256)
Mode opératoire du cycle

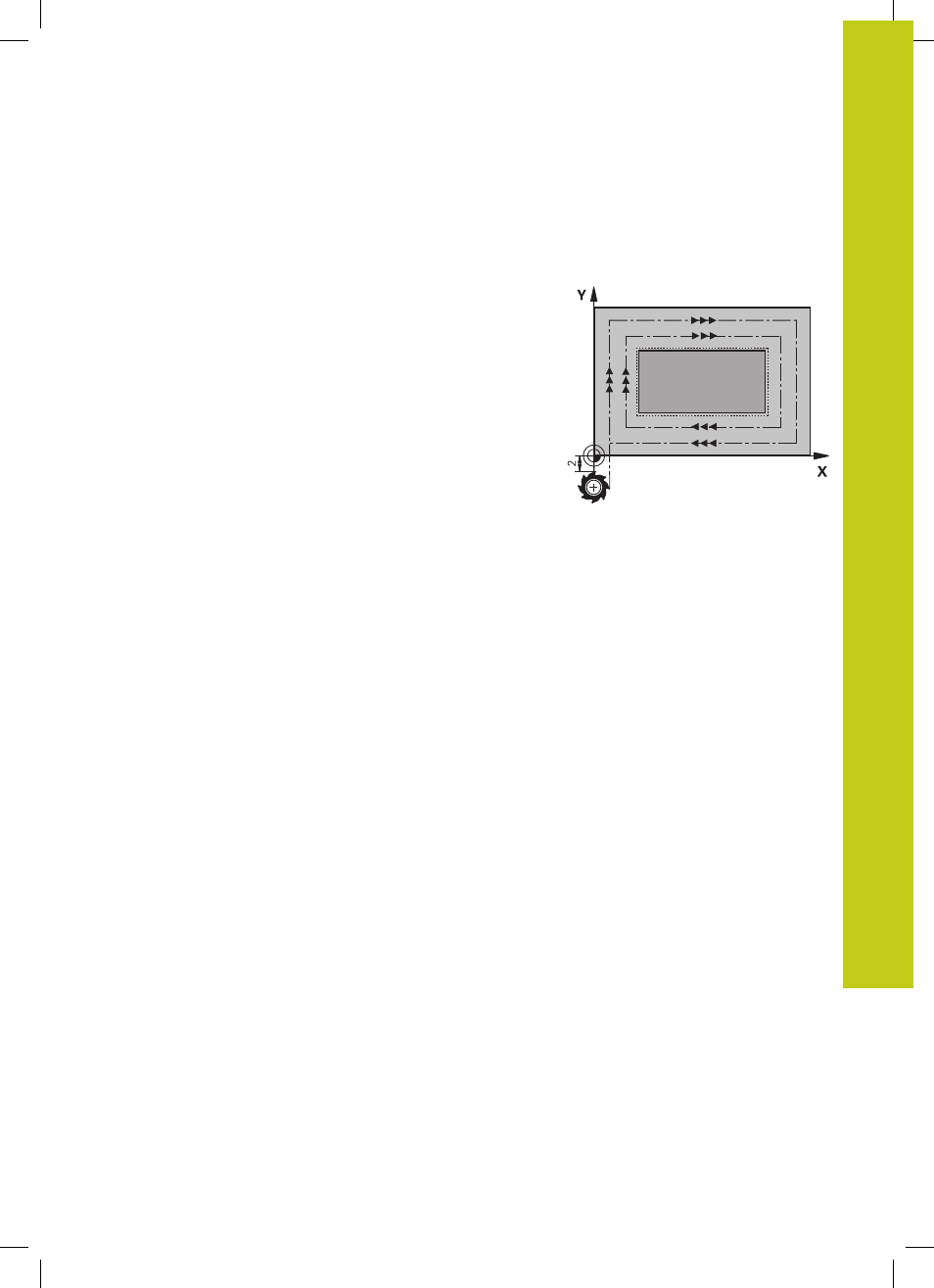

Le cycle Tenon rectangulaire 256 permet d'usiner un tenon
rectangulaire. Si une cote de la pièce brute est supérieure à la
passe latérale max., la TNC exécute alors plusieurs passes latérales
jusqu'à ce que la cote finale soit atteinte.
1 L'outil se déplace de la position de départ du cycle (centre du
tenon) dans le sens négatif de l'axe X jusqu'à la position de
départ de l'usinage du tenon. La position de départ est située à
gauche du brut du tenon, décalée de la distance d'approche +
rayon d'outil
2 Au cas où l'outil se trouve au saut de bride, la TNC le déplace en
rapide
FMAX à la distance d'approche et ensuite, à la première
profondeur de passe, selon l'avance de plongée en profondeur.
3 L'outil se déplace ensuite de manière tangentielle au contour du
tenon et fraise un tour.
4 Si un tour ne suffit pas pour atteindre la cote finale, la TNC
positionne l'outil latéralement à la profondeur de passe actuelle
et usine un tour supplémentaire. Pour cela, la TNC tient compte
de la cote de la pièce brute, de celle de la pièce finie ainsi que
de la passe latérale autorisée. Ce processus est répété jusqu'à
ce que la cote finale programmée soit atteinte.
5 Si plusieurs passes sont nécessaires, l'outil quitte le contour de
manière pour retourner au point initial de l'usinage du tenon.
6 La TNC déplace ensuite l'outil à la profondeur de passe suivante
et usine le tenon à cette profondeur.
7 Ce processus est répété jusqu'à ce que la profondeur
programmée pour le tenon soit atteinte.
