InstallatIon
HPR800XD Manual Gas
– 806492 Révision 1
3-43

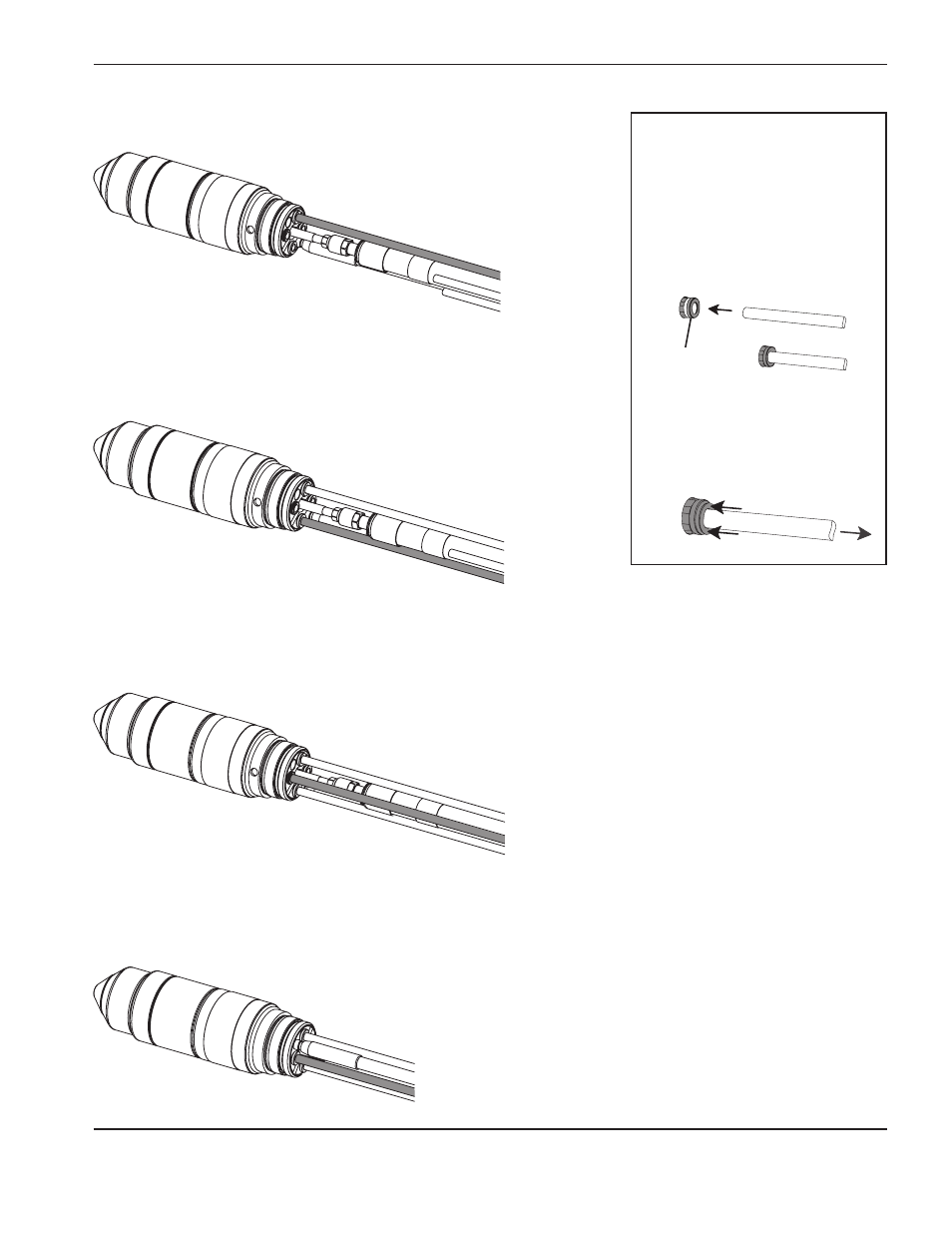

10. Raccorder le tuyau de gaz de protection (bleu).
7. Raccorder le flexible d’échappement du gaz plasma (blanc).
Note : Les connecteurs indiqués
aux étapes 7 à 10
sont de type instantané.
Pour effectuer
un raccordement, pousser
à fond le raccord du tuyau
dans le connecteur
approprié, sur 13 mm.
Pour débrancher, tirer sur
le collier de raccord vers
la torche et retirer le raccord
de la torche.
Collier
connecteur
8. Raccorder le tuyau d’alimentation du liquide de refroidissement (vert).
9. Raccorder le tuyau de gaz plasma (noir).
