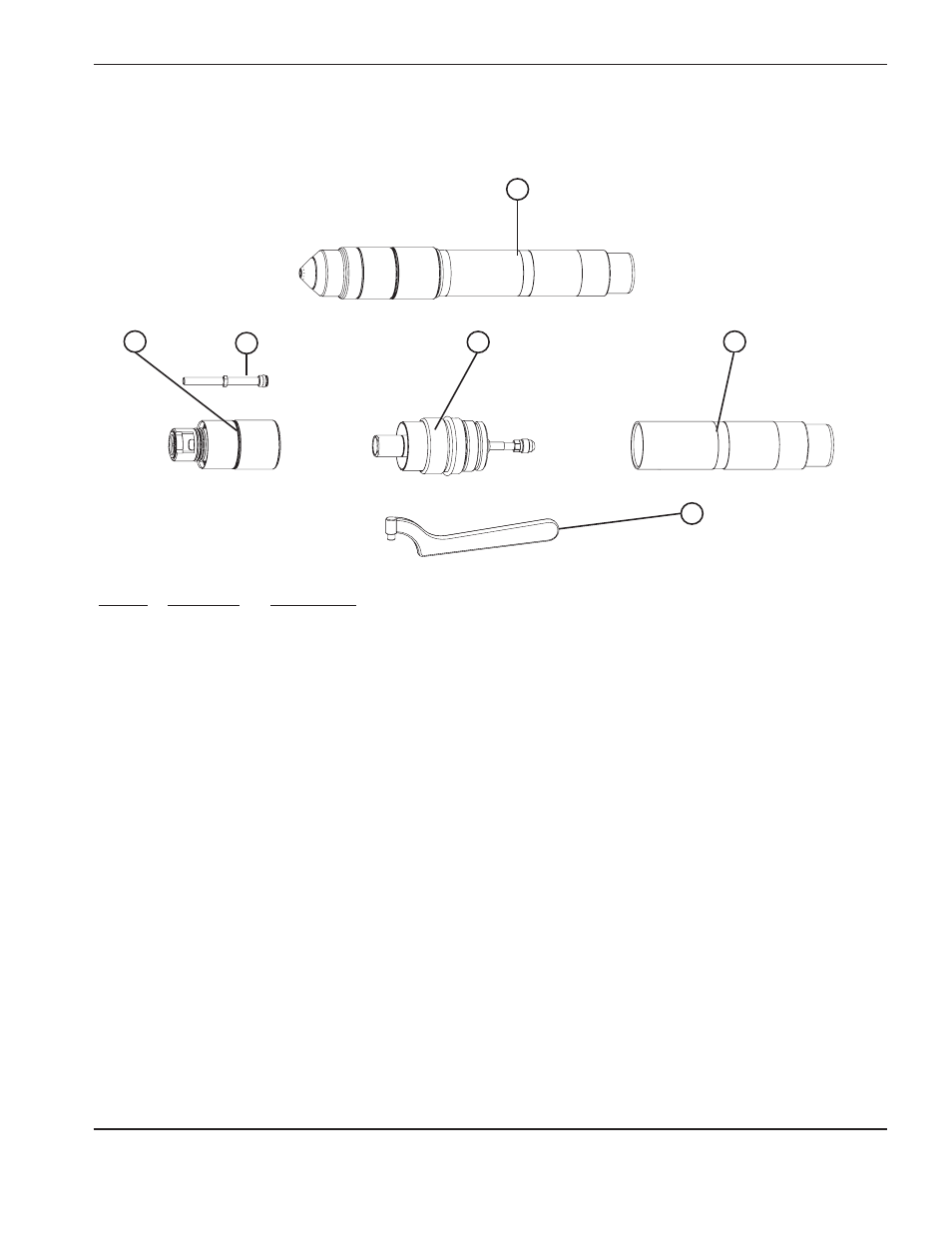

NomeNclature des pièces
HPR800XD Manual Gas – 806492 Révision 1 6-11
Torche HyPerformance
Ensemble de torche
Numéro de
Article référence description
1 228599 Ensemble de torche machine HPR800Xd
2 220706 Torche à raccord rapide (aucun tube d’eau)
3 220881 Tube d’eau*
4 220705 Prise du raccord rapide
5 220789 Ensemble de colliers de montage de torche : standard, 181 mm
220788 Ensemble de colliers de montage de torche : court, 114 mm
220790 Ensemble de colliers de montage de torche : long, 248 mm
6 104269 Clé à ergots de 2 po
128879 Kit de torche : joints toriques, tube d’eau et joint d’étanchéité
128880 Trousse de raccord rapide : joint torique et raccord
* Tube d’eau n° 220881 contenu dans l’ensemble de torche 228599. Se reporter à la section Choix des consommables
ou les tableaux de coupe de la section Fonctionnement de ce manuel pour d’autres numéros de pièce des tubes d’eau.
2 4
6
5
1
3
