EntrEtiEn
HPR800XD Manual Gas – 806492 Révision 1 5-41

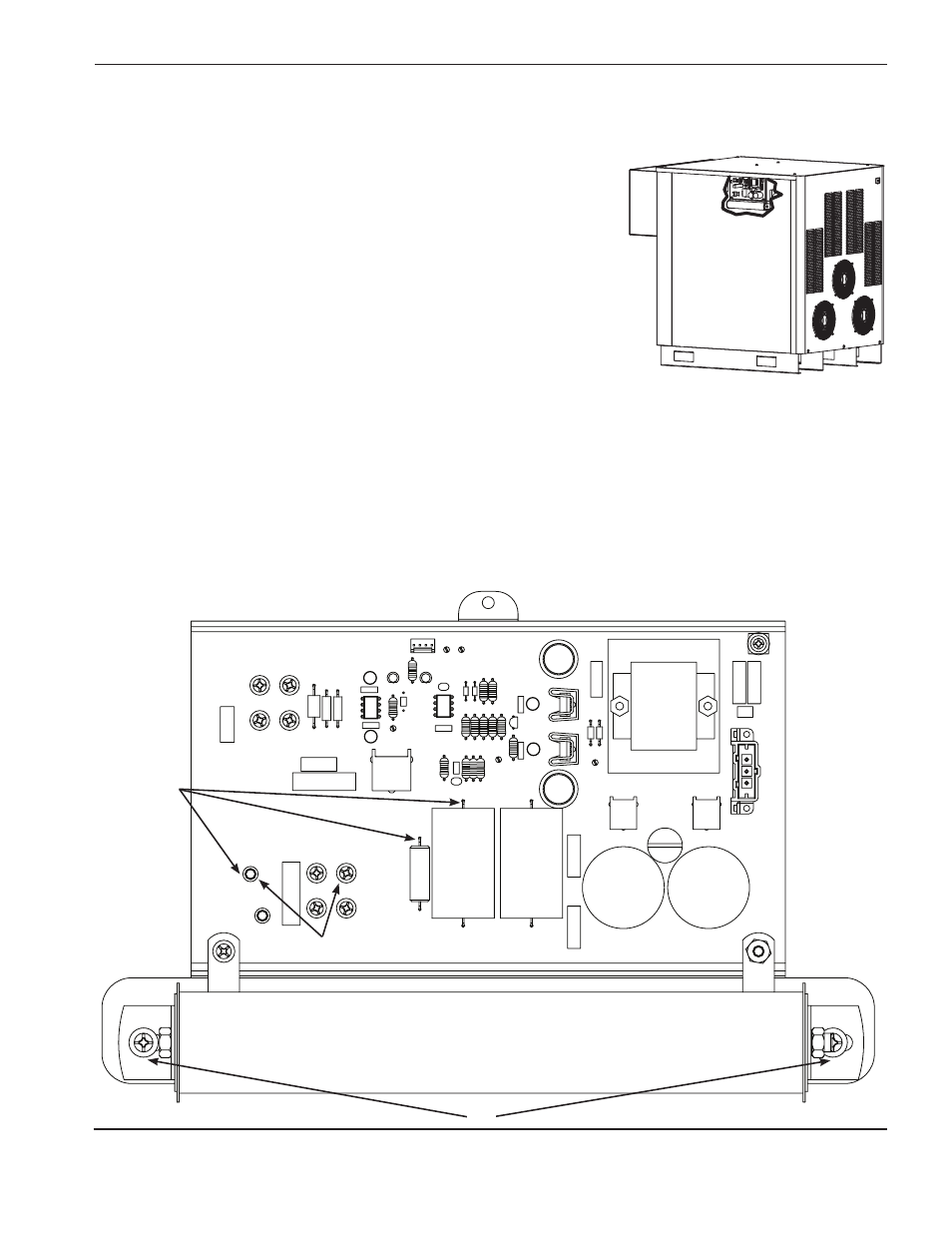

D2 doit toujours être allumée.
La DEL D1 s’allume dès l’amorçage de la torche et s’éteint une fois l’arc
transféré à la pièce. Si le transfert d’arc est immédiat, la DEL ne s’allume pas.
En l’absence d’arc à la torche ou de transfert d’arc :
1. Mettre le système totalement hors tension (OFF).
2. Déconnecter les fils de H8 (WORK) et H9 (NOZZLE) sur le circuit imprimé.
3. Vérifier la présence d’une résistance d’environ (≈) 5,5 kΩ entre H8 et D50
(–). Si la valeur de résistance est incorrecte, remplacer le circuit imprimé.
Note : La valeur de la résistance peut augmenter lentement pour atteindre
la valeur correcte en raison de la capacité du circuit.
4. Vérifier la présence d’une résistance d’environ (≈) 15 kΩ entre l’amortisseur et H8.
• Le câble de retour ne doit pas être coupé ni entaillé. Vérifier la présence d’une résistance de 1 Ω ou moins.
La connexion du câble de retour à la table de coupe doit être propre et bien en contact avec la table.
• Vérifier que la DEL D2 est allumée. Si elle ne l’est pas, il faudra peut-être remplacer le circuit imprimé ou vérifier
qu’il est bien sous tension.
• Amorcer la torche dans l’air et vérifier que la DEL D1 est allumée. Si elle ne l’est pas, mais que l’arc pilote est
établi, il faudra peut-être remplacer le circuit imprimé.
• Vérifier la présence d’une résistance d’environ (≈) 1 Ω sur la résistance R1.
H8
WORK
H9
NOZZLE
+ –
D1
D2
1 Ω
5,5 kΩ
15 kΩ
R1
ou
