InstallatIon
HPR800XD Manual Gas
– 806492 Révision 1
3-19

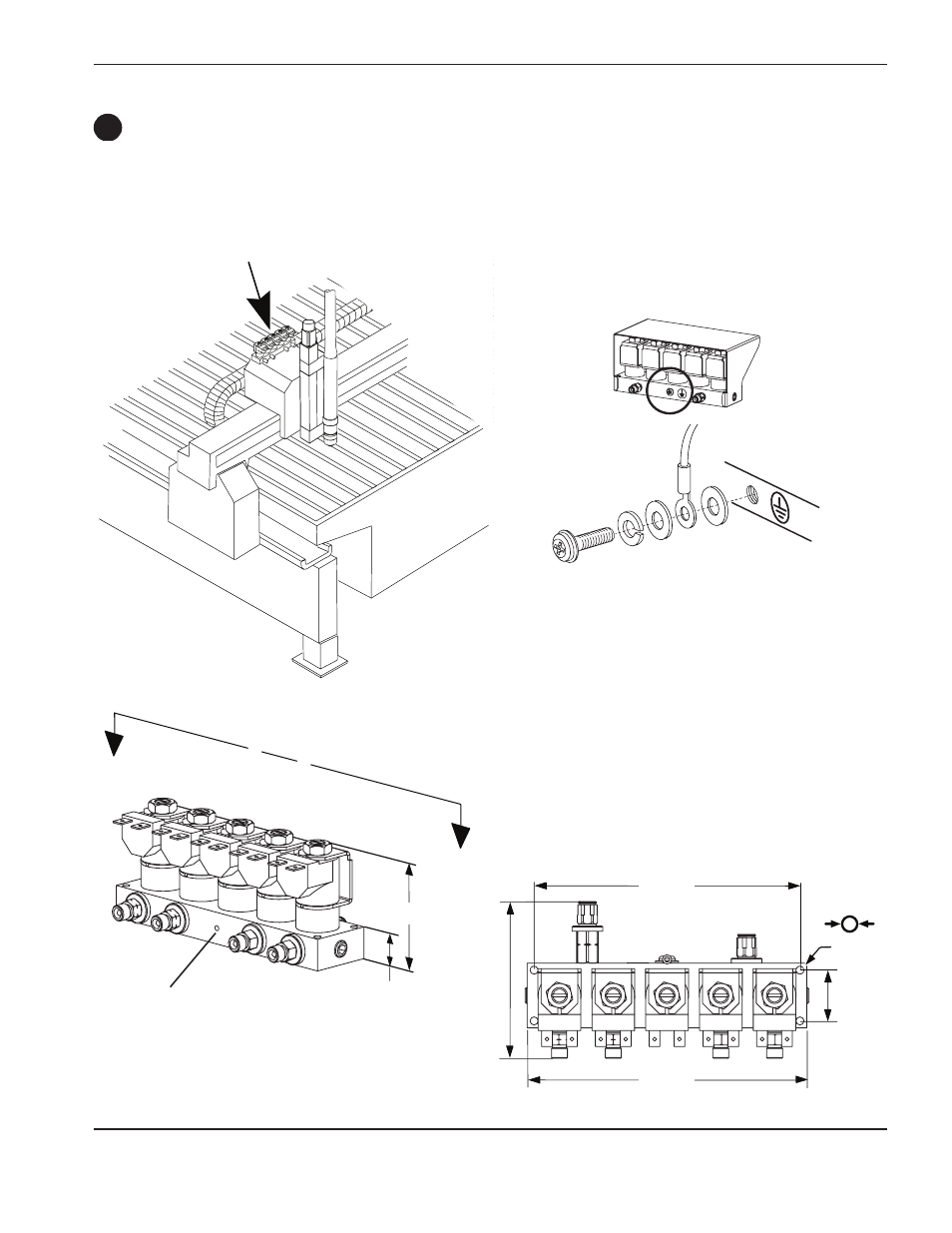

Installation du bloc d’électrovannes
• Monter l’ensemble du bloc d’électrovannes à proximité du dispositif de réglage en hauteur de la torche.
La longueur maximale des tuyaux de gaz entre le bloc d’électrovannes et la torche est de 1,8 m.
A - A
A
A
4,7 mm
157 mm
Mise à la terre du bloc d’électrovannes
Trou d’évent :
Ne pas obstruer
70 mm
19 mm
30 mm
92 mm
165 mm
F
