InstallatIon
3-28 HPR800XD Manual Gas – 806492 Révision 1
8

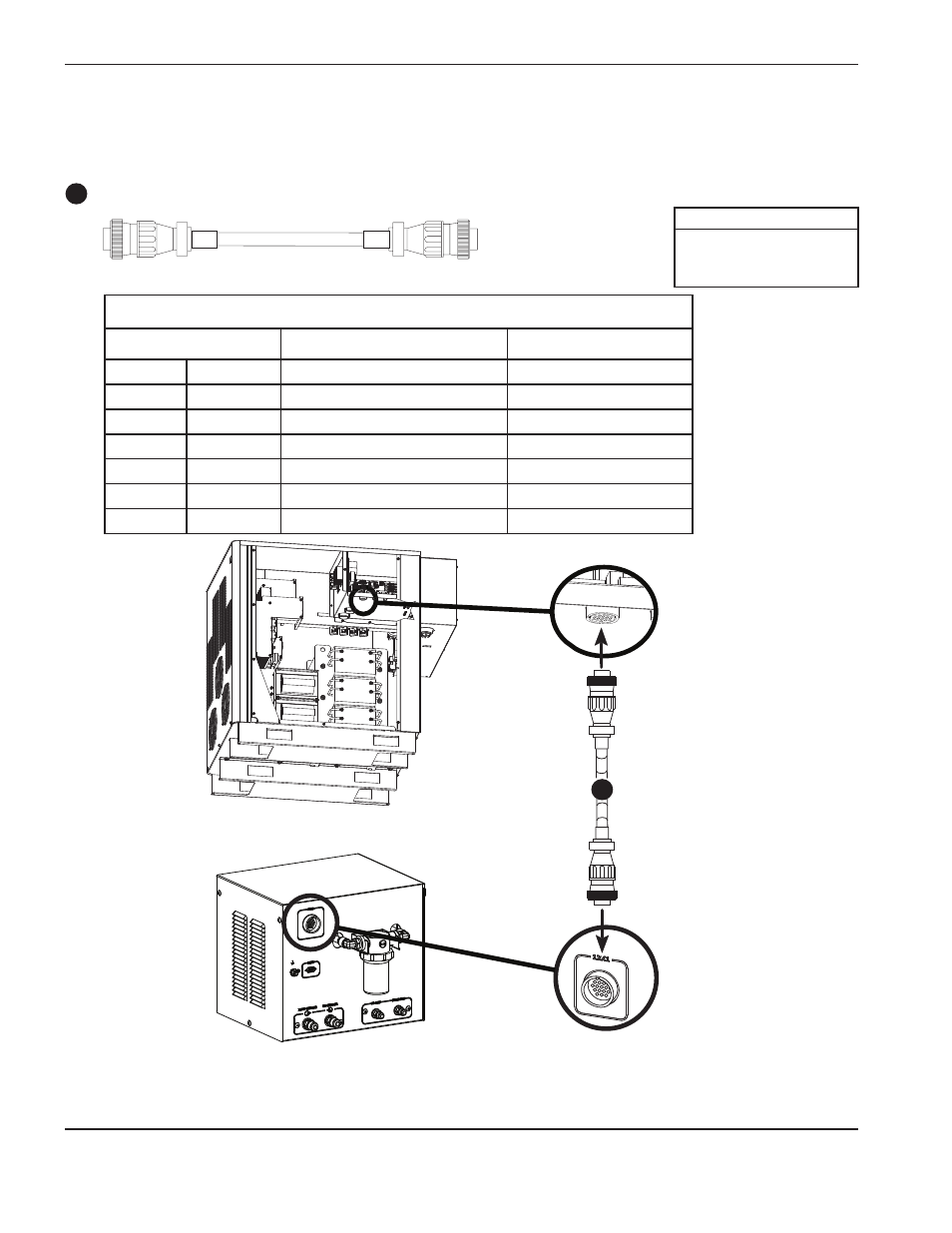

Câble d’alimentation d’interface du dispositif de refroidissement
Nº réf. Longueur
123979 1,5 m
123980 3 m
123981 4,5 m
Source de courant primaire à la console d’interface du dispositif
de refroidissement
8
Extrémité avec prises femelles
vers interface du dispositif
de refroidissement
Liste des signaux de câble –
source de courant primaire à l’interface du dispositif de refroidissement
Extrémité de la source
de courant
Extrémité de l’interface du
dispositif de refroidissement
Nº de contact Couleur des fils Description Nº de contact
1 Rouge/noir 240 V c.a. – sous tension 1
2 Rouge 240 V c.a. – retour 2
3 Protecteur Terre 3
15 Blanc Électrovanne V1 – retour 15
11 Noir Électrovanne V1 – sous tension 11
6 Protecteur Terre 6
Note : La bobine d’induction de la carte du moteur d’entraînement de la pompe émet un bruit
pendant son fonctionnement, qui a été décrit comme un « bourdonnement », un « sifflement »
et un « claquement ». Cela est normal et peut être ignoré.
