InstallatIon
HPR800XD Manual Gas
– 806492 Révision 1
3-21

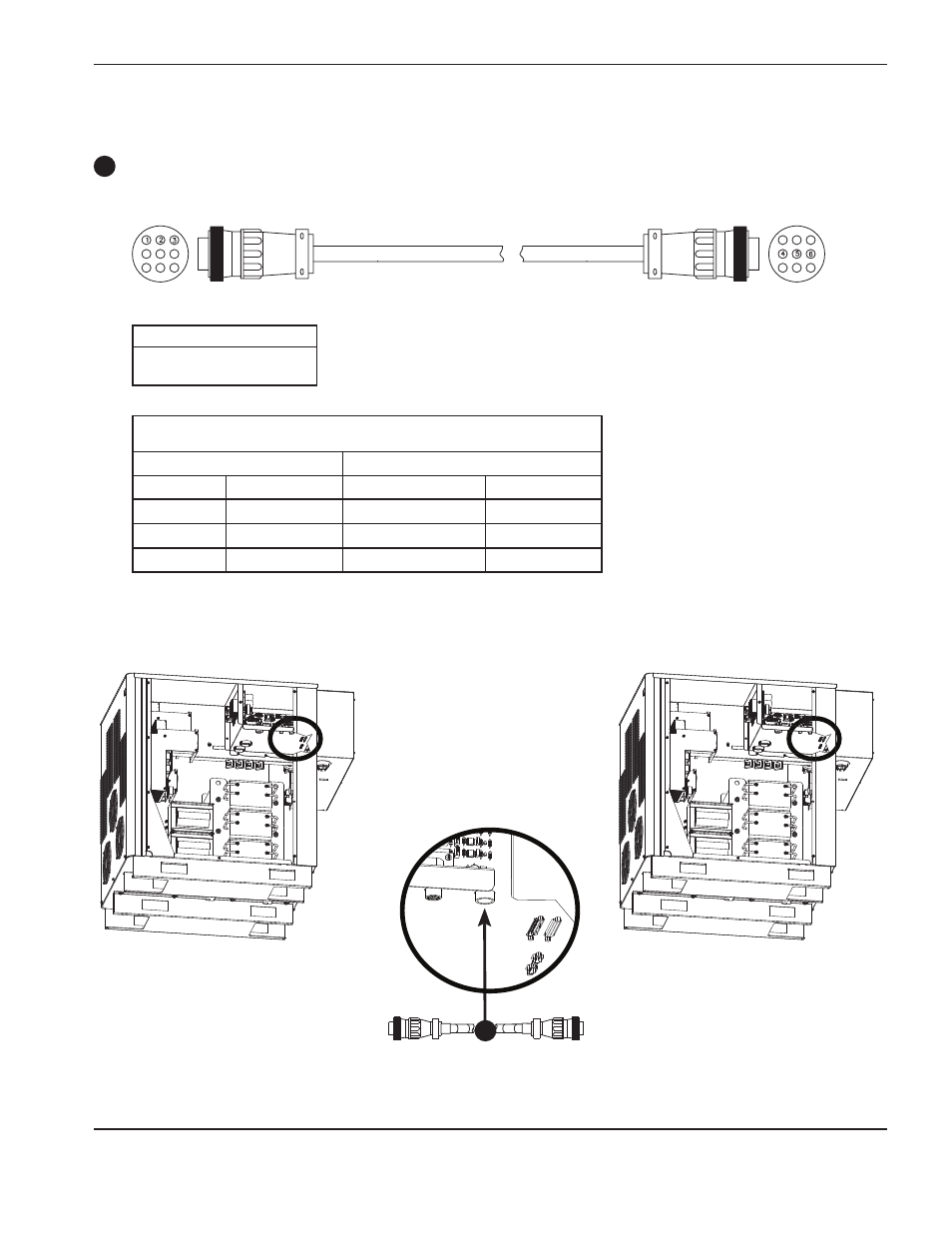

Câbles reliant la source de courant primaire à la source de courant secondaire
Câble d’interface (marche/arrêt)
Primaire 1X7
1
Nº réf.
Longueur
223071
4,5 m
223098
7,5 m
Liste des signaux de câble –
source de courant primaire à la source de courant secondaire
Côté source de courant primaire
Côté source de courant secondaire
Couleur des fils
Nº de contact
Description
Nº de contact
Rouge
1
120 V c.a. – sous tension
4
Noir
2
120 V c.a. – retour
5
Protecteur
3
Terre
6
Secondaire 1X7
1
