NomeNclature des pièces
HPR800XD Manual Gas
– 806492 Révision 1
6-5

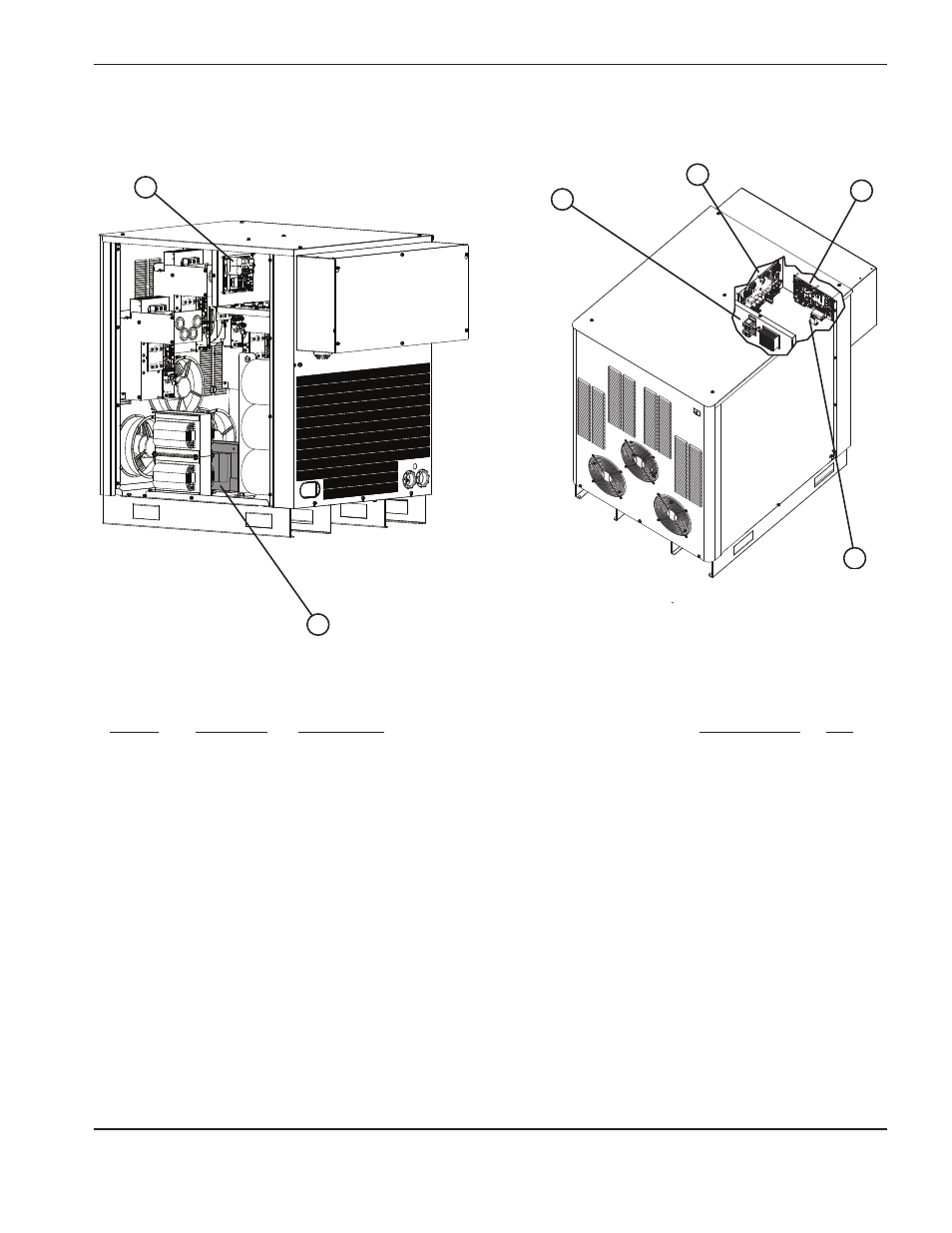

Source de courant
Numéro de
Article
référence
description
Identificateur
Qté
1
141027
Circuit imprimé : Moteur d’entraînement de la pompe
PCB7
1
2
229212
Bobine d’induction : 5 A, 1,4 mH
2
3
041802
Circuit imprimé : Circuit imprimé de distribution d’alimentation PCB2
1
108028
Fusible : 3 A, 250 V
F5, F6, F7
3
108075
Fusible : 6,3 A, 250 V (fusion temporisée)
F1, F2, F3
3
108709
Fusible : 10 A, 250 V
F4
1
4
141030
Circuit imprimé : Commande (source de courant primaire)
PCB3
1
141144
Circuit imprimé : Commande (source de courant secondaire) PCB3
1
5
003142
Relais : 120 V, bipolaire, bidirectionnel
K1
1
6
229225
Transformateur de commande : 400 V, 50 – 60 Hz
T2
1
229226
Transformateur de commande : 380 V, 50 – 60 Hz
1
229227
Transformateur de commande : 480 V, 60 Hz
1
229228
Transformateur de commande : 600 V, 60 Hz
1
229230
Transformateur de commande : 240 V, 60 Hz
1
229231
Transformateur de commande : 200 et 208 V, 50 – 60 Hz
1
229232
Transformateur de commande : 440 V, 50 – 60 Hz
1
229233
Transformateur de commande : 220 V, 50 – 60 Hz
1
1
2
3
4
6
5
