EntrEtiEn
HPR800XD Manual Gas – 806492 Révision 1 5-45

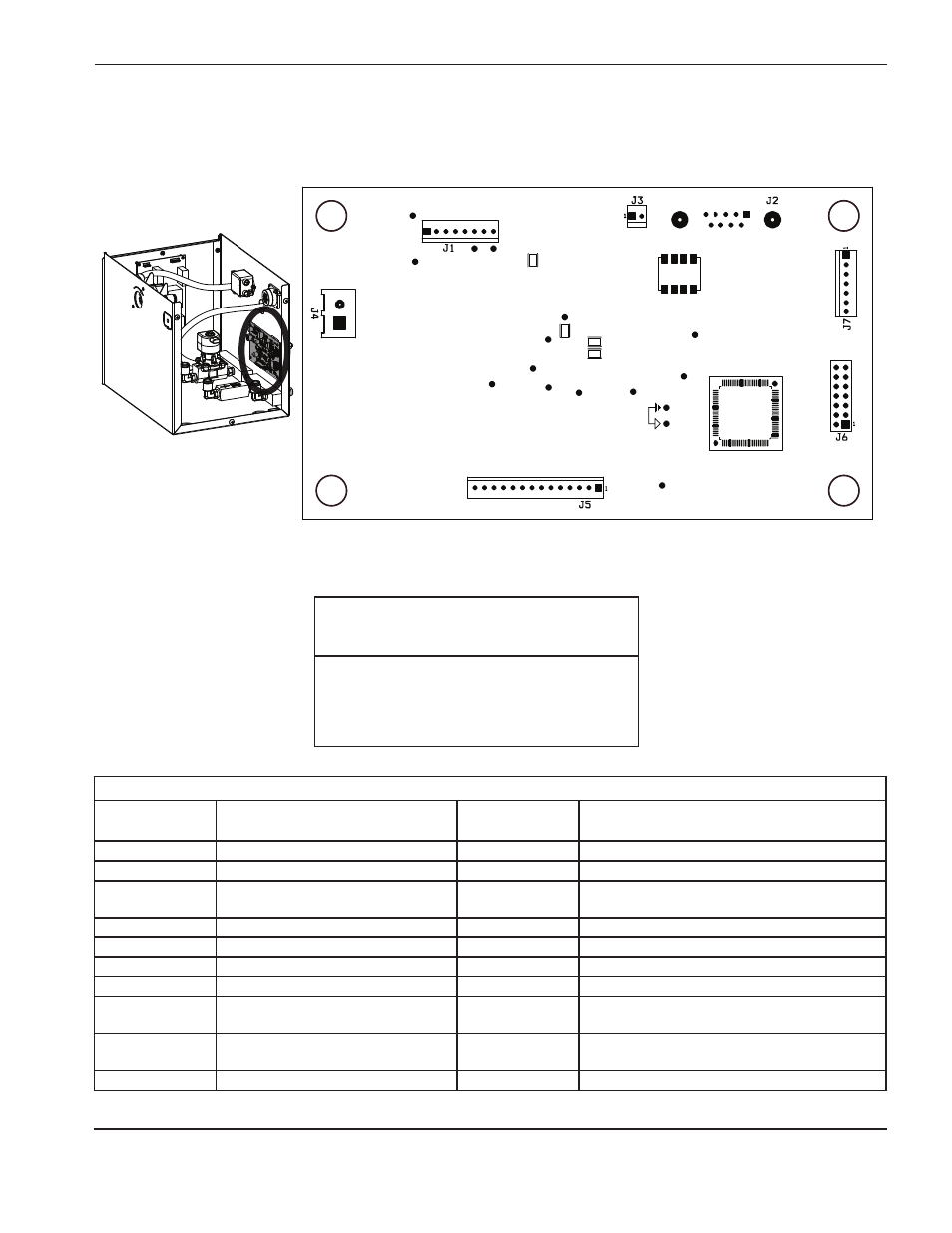

Circuit imprimé de commande du capteur du liquide de refroidissement PCB2
TP8 D 1
PWR GND
TP7
+24 V
TP21 TP22
+ 15 V – 15 V + 5 V
S2
CA
N SW
0 WD
I SW
1
TP18
TP6
+ 3.3 V
D 2 D 8
D 7
RX
TX
TP4
+ 5 V
TP23
TP1
+A 3.3 V
TP16
TP10 TP3
TP17
TP15
RESET
TP2
TP9
Points de test du circuit imprimé de commande
Point de test
référence Description
Point de test
référence Description
TP1 A +3,3 V TP12 Masse numérique
TP2 Masse analogique TP13 +3,3 V
TP3
Capteur de pression
(pour une utilisation future)
TP14 SCIRXD (transmission RS422)
TP4 +5 V TP15 Masse numérique
TP6 +3,3 V TP16 Masse analogique
TP7 +24 V TP17 Réinitialisation\
TP8 Terre TP18 Réinitialisation
TP9
Entrée du capteur de débit du liquide
de refroidissement
TP21 +15 V
TP10
Entrée du débit du refroidisseur
(pour une utilisation future)
TP22 –15 V
TP11 SCIRXD (réception RS422) TP23 Entrée de la tension secteur
Liste dEL du circuit imprimé
de commande de la console des gaz
DEL Nom du signal Couleur
D1 +5 V c.c. Rouge
D2 +3,3 V c.c. Vert
D7 CAN TX
D8 CAN RX
