InstallatIon
3-40 HPR800XD Manual Gas – 806492 Révision 1

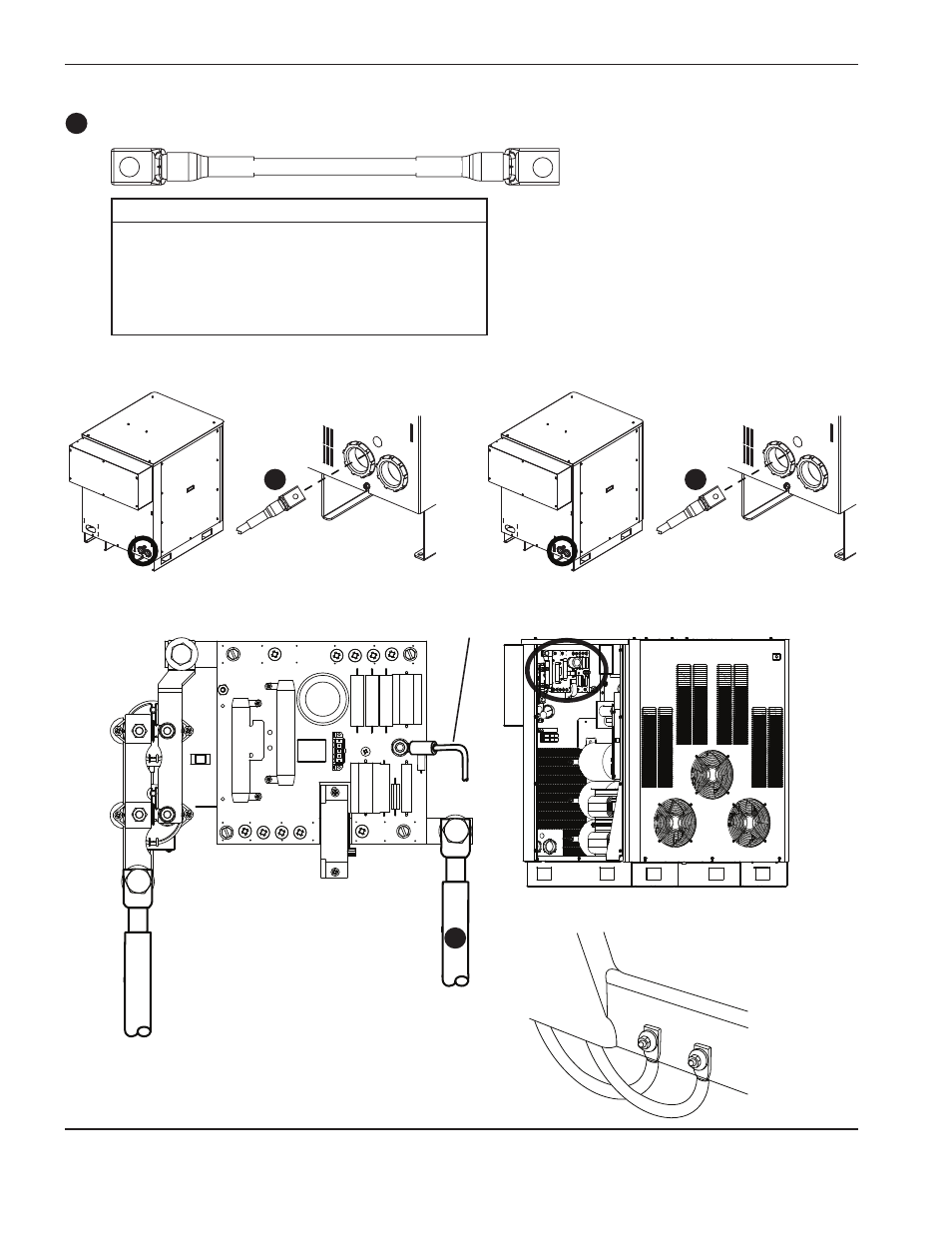

Câble de retour
Table de travail Source de courant
Cadre inférieur de la table de travail (type)
Nº réf. Longueur Nº réf. Longueur
123418 3 m 123996 25 m
023382 4,5 m 123997 35 m
023078 7,5 m 023081 45 m
123994 10 m 023188 60 m
023079 15 m 023815 75 m
123995 20 m
16
16
Câble arc pilote
(primaire uniquement)
Câble de retour
Câble de retour
(sources de courant
primaire et secondaire)
16 16
Câble de retour
