NomeNclature des pièces
HPR800XD Manual Gas – 806492 Révision 1 6-7

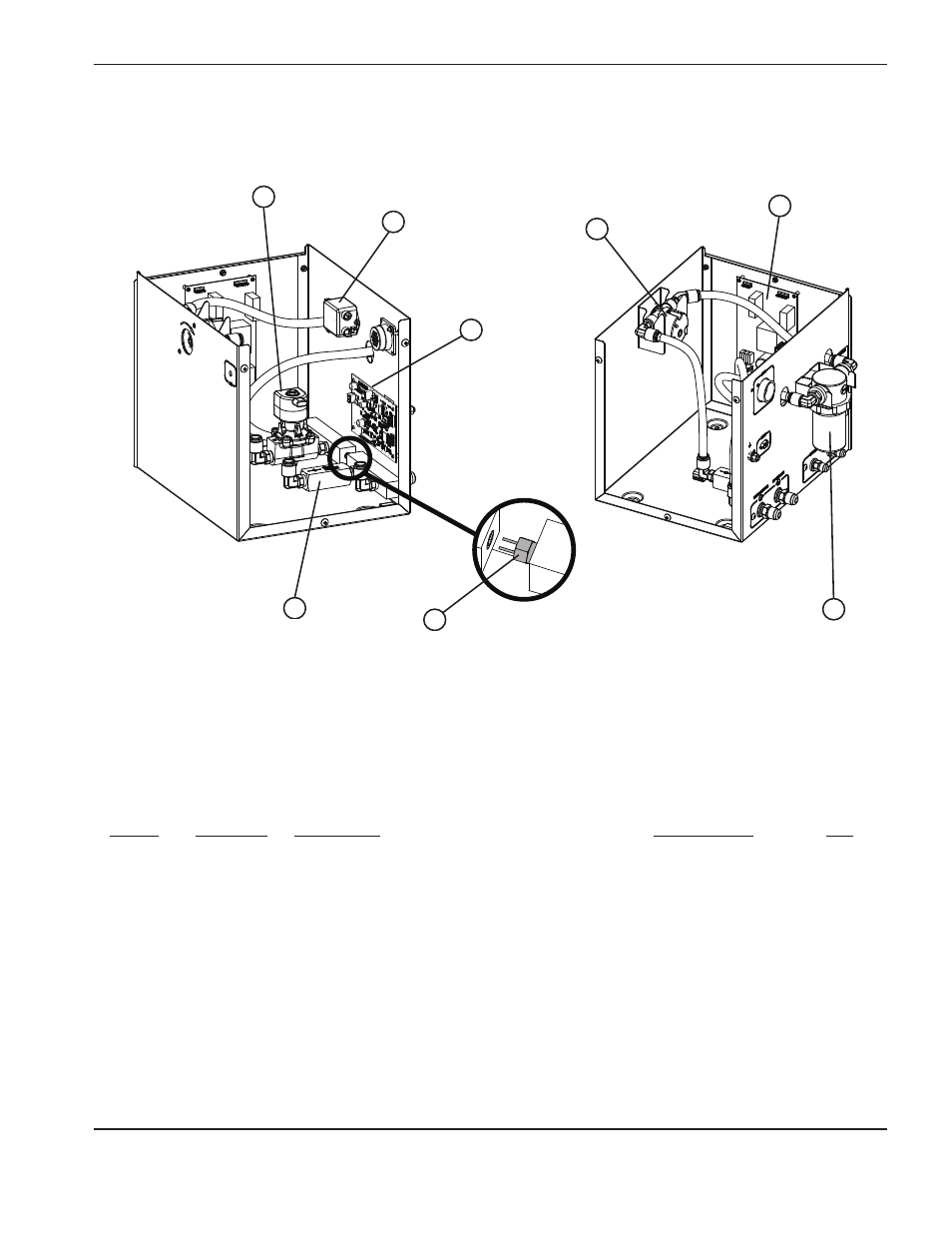

Console d’interface du refroidisseur
2
3
1
Numéro de
Article référence description Identificateur Qté
078537 Console d’interface du refroidisseur
1 229345 Électrovanne 1
2 009040 Filtre EMI : 250 V c.a., 2 A, monophasé 1
3 141033 Circuit imprimé : Capteur du refroidisseur 1
4 229235 Capteur de courant FS1 1
5 041897 Circuit imprimé : Distribution d’alimentation de la console 1
008756 Fusible : 5 A, 250 V (fusion temporisée) 1
6 027634 Boîtier du filtre 1
027664 Cartouche filtrante 1
7 229224 Capteur de température TS1 1
8 006113 Clapet antiretour 1
4
7
6 8
5
