InstallatIon
HPR800XD Manual Gas – 806492 Révision 1 3-37

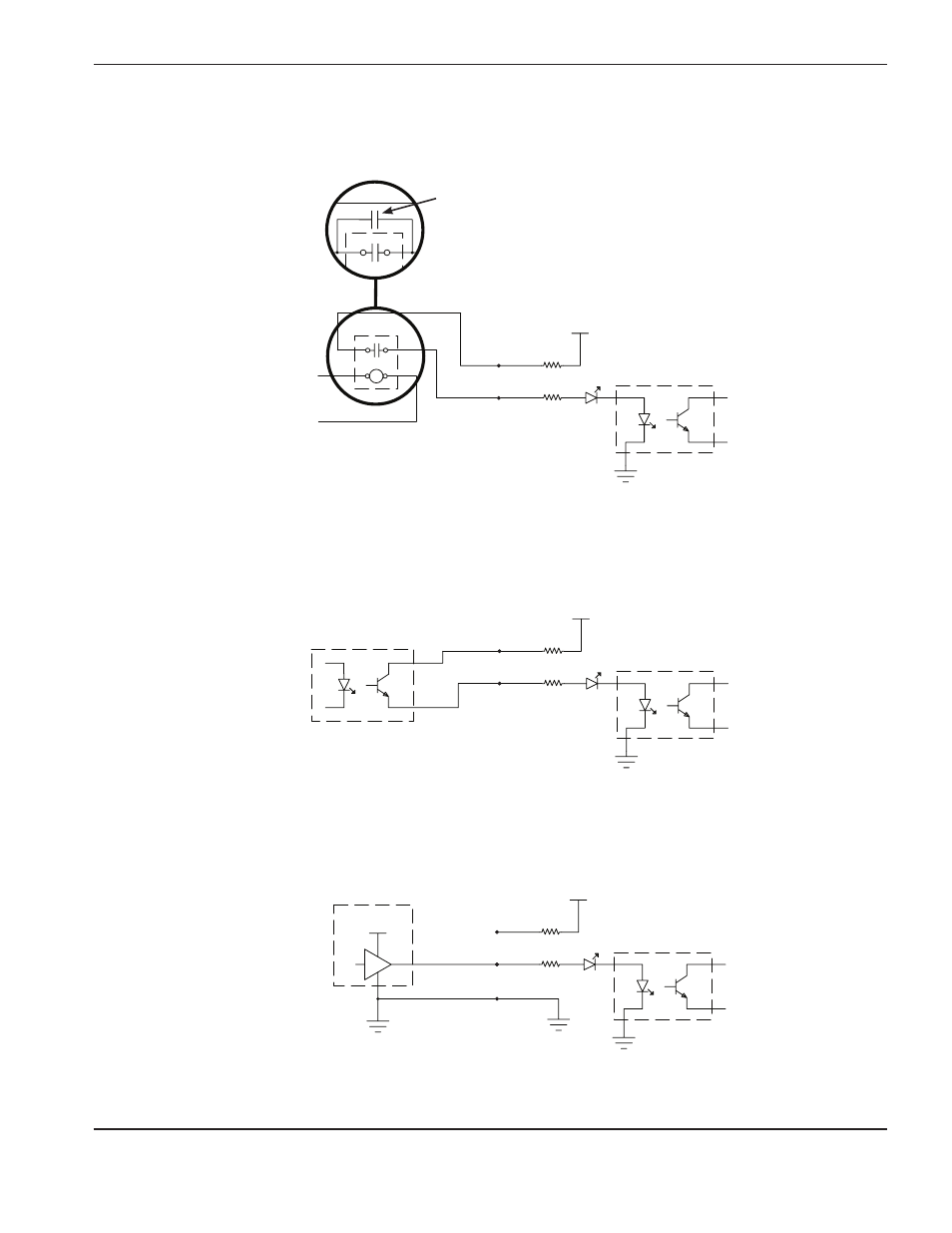

Exemples de circuits d’entrée
Sortie de la
CNC/PLC
Relais externe
(c.a. ou c.c.)
1. Interface relais
+ 24 V c.c. (voir la note 4 en page 3-35)
HPR
Terre
2. Interface optoisolateur
CNC/PLC
+ 24 V c.c.
HPR
Terre
Optoisolateur
sortie transistor
12 – 24 V c.c.
CNC/PLC + 24 V c.c.
HPR
Terre
Terre
Entraînement actif élevé
3. Interface de sortie amplifiée
Note : Il est possible de prolonger la durée de vie du relais
externe en ajoutant un condensateur en polyester métallisé
(0,022 µF 100 V minimum) en parallèle avec les contacts
de relais.
