InstallatIon
HPR800XD Manual Gas – 806492 Révision 1 3-23

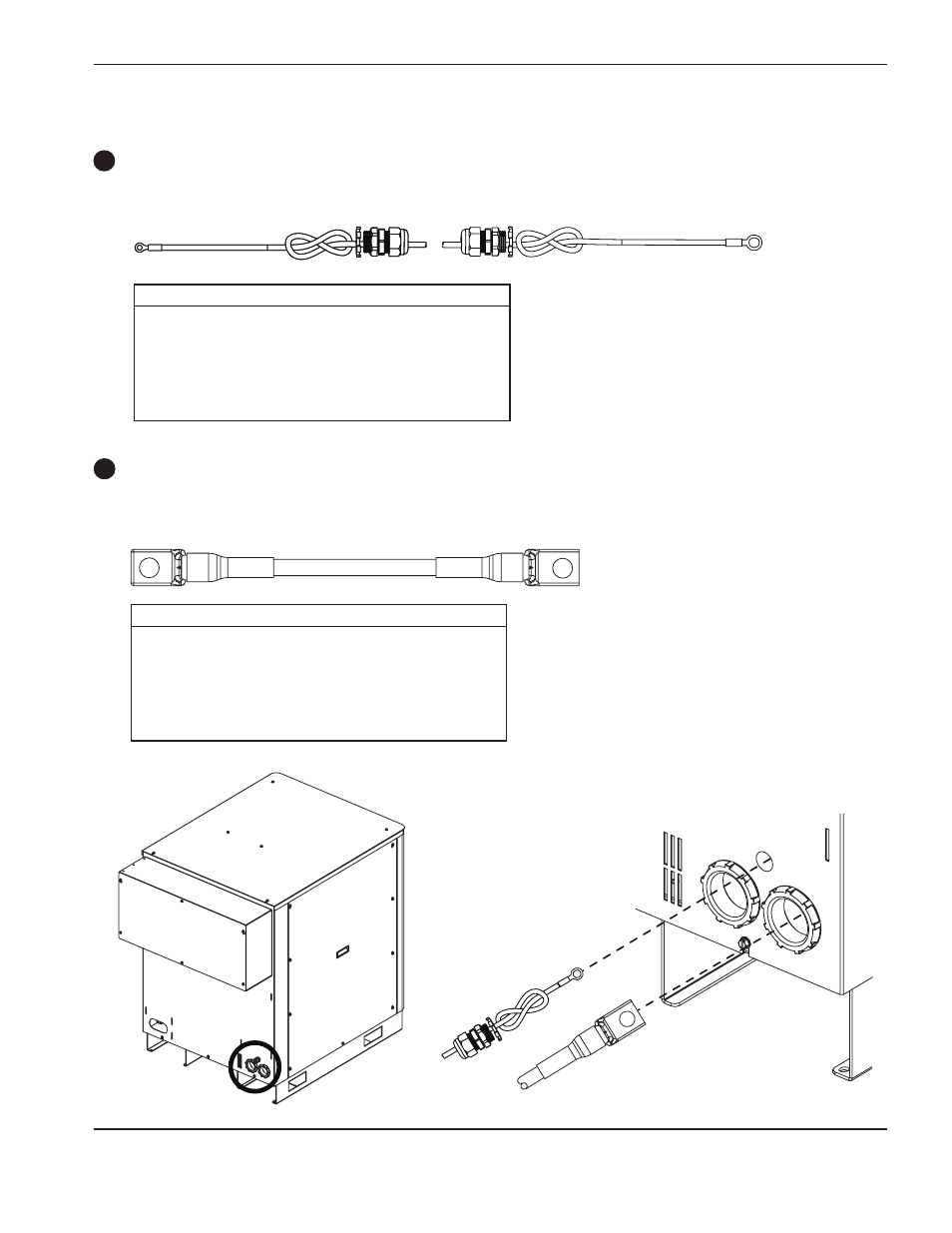

Câbles entre la source de courant et la console d’allumage
Câble arc pilote
Fils négatifs
Câble arc pilote
Fil négatif
Console d’allumage
Circuit imprimé d’E/S
Nº réf. Longueur Nº réf. Longueur
123820 3 m 123735 25 m
123821 4,5 m 123668 35 m
123666 7,5 m 123669 45 m
123822 10 m 123824 60 m
123667 15 m 123825 75 m
123823 20 m
Nº réf. Longueur Nº réf. Longueur
123418 3 m 123996 25 m
023382 4,5 m 123997 35 m
023078 7,5 m 023081 45 m
123994 10 m 023188 60 m
023079 15 m 023815 75 m
123995 20 m
3
4
Source de courant primaire
*Note : Il existe un fil négatif entre chaque source de courant et la console d’allumage.
*Note : Le fil de l’arc pilote se fixe uniquement entre la source de courant primaire et la console
d’allumage.
