Fonctionnement
HPR800XD Manual Gas – 806492 Révision 1 4-19
Cause
La torche est trop basse.
La torche est trop haute.
Coupe d’équerre
\
Solution
Augmenter la tension de l’arc pour élever la torche.
Réduire la tension de l’arc pour abaisser la torche. Angle de coupe positif
Angle de coupe négatif
Problème
Facteurs supplémentaires de qualité de coupe

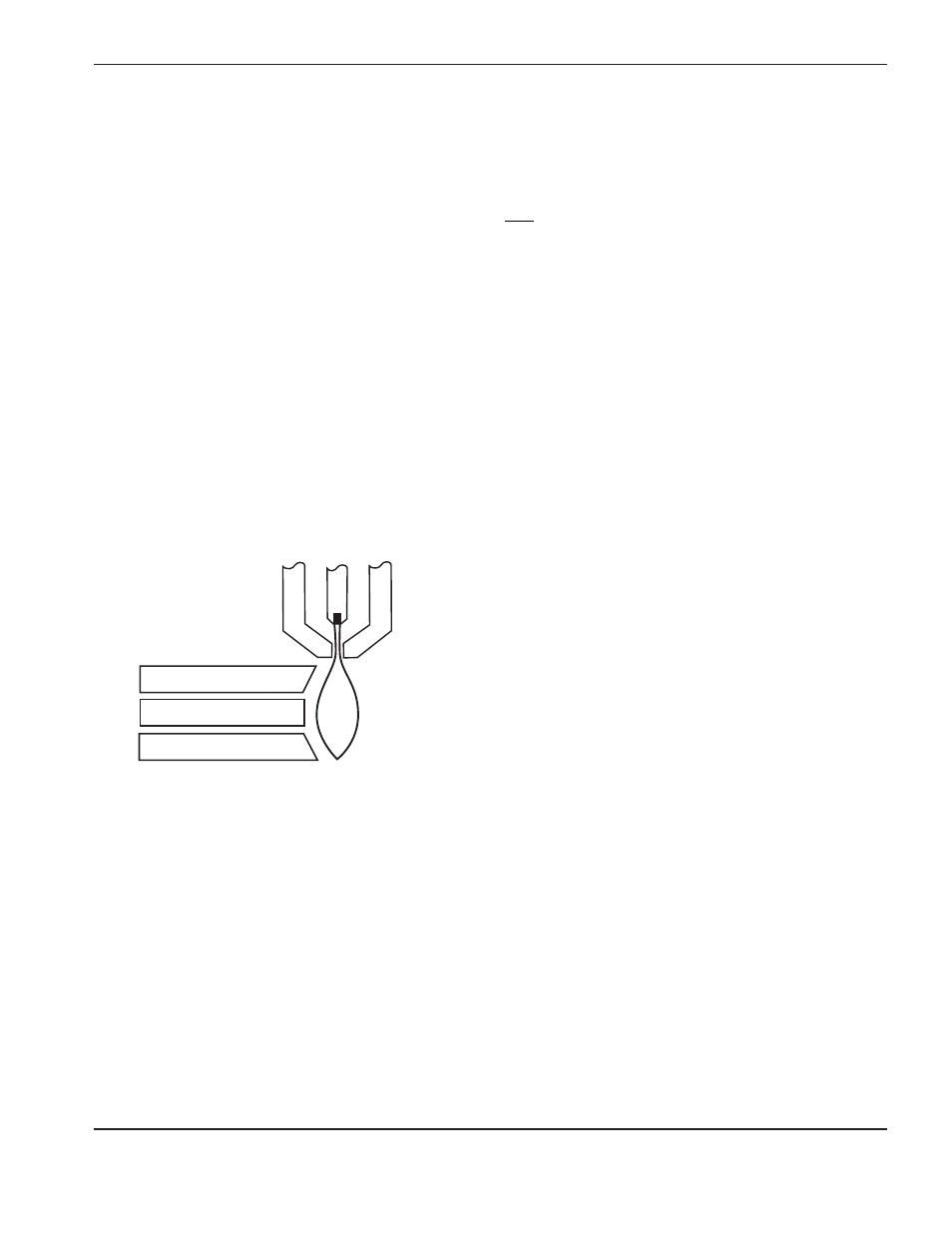

Angle de coupe
Une pièce coupée dont les 4 côtés ont un angle de coupe inférieur à 4° est considérée comme acceptable.
Note : L’angle de coupe le plus carré sera du côté droit suivant le mouvement vers l’avant de la torche.
Note : Pour savoir si un problème d’angle de coupe est causé par le système plasma ou le système
pilote, tester la coupe et mesurer l’angle de chaque côté. Ensuite, faire tourner la torche à
90° dans son manche et répéter la procédure. Si les angles sont les mêmes à l’issue des deux
tests, le problème provient de l’entraînement.
Si le problème d’angle de coupe persiste après l’élimination des « causes mécaniques » (se reporter à la rubrique
Conseils concernant la table et la torche, à la page précédente), vérifier la distance torche-pièce, notamment si les
angles de coupe sont positifs ou négatifs.
• Un angle de coupe est positif lorsque la quantité de matériel supprimé au-dessus de la coupe est supérieure
à celle du bas de la coupe.
• Un angle de coupe est négatif lorsque la quantité de matériel supprimé au bas de la coupe est plus importante.
