InstallatIon
HPR800XD Manual Gas – 806492 Révision 1 3-15

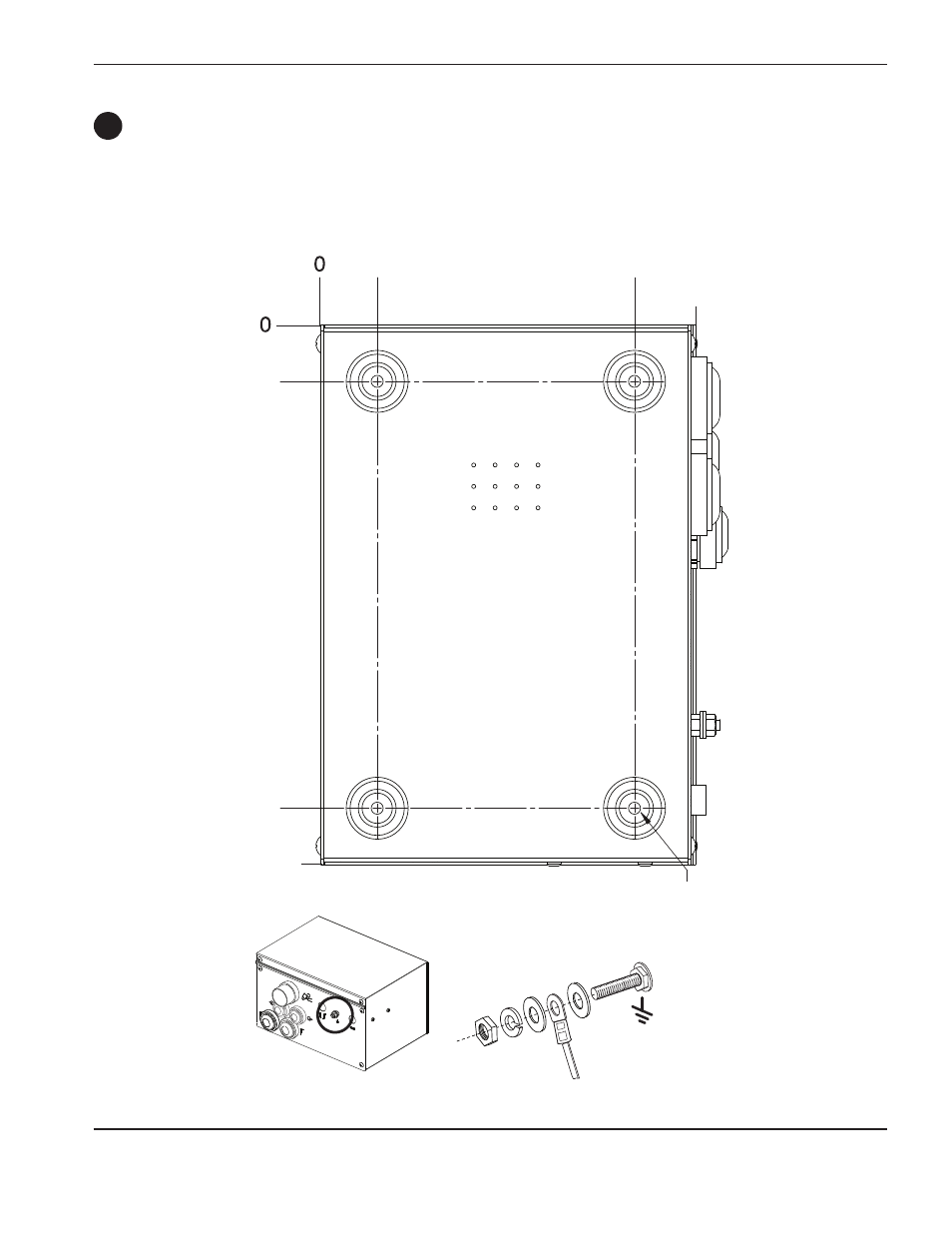

Installation de la console d’allumage
• Monter la console d’allumage en position verticale ou horizontale.
• Prévoir un espace suffisant pour déposer le capot lors de l’entretien.
Mise à la terre de la console d’allumage
7 mm
(4 emplacements)
32 mm
32 mm 184 mm
279 mm
248 mm
216 mm
C
