EntrEtiEn
HPR800XD Manual Gas – 806492 Révision 1 5-43

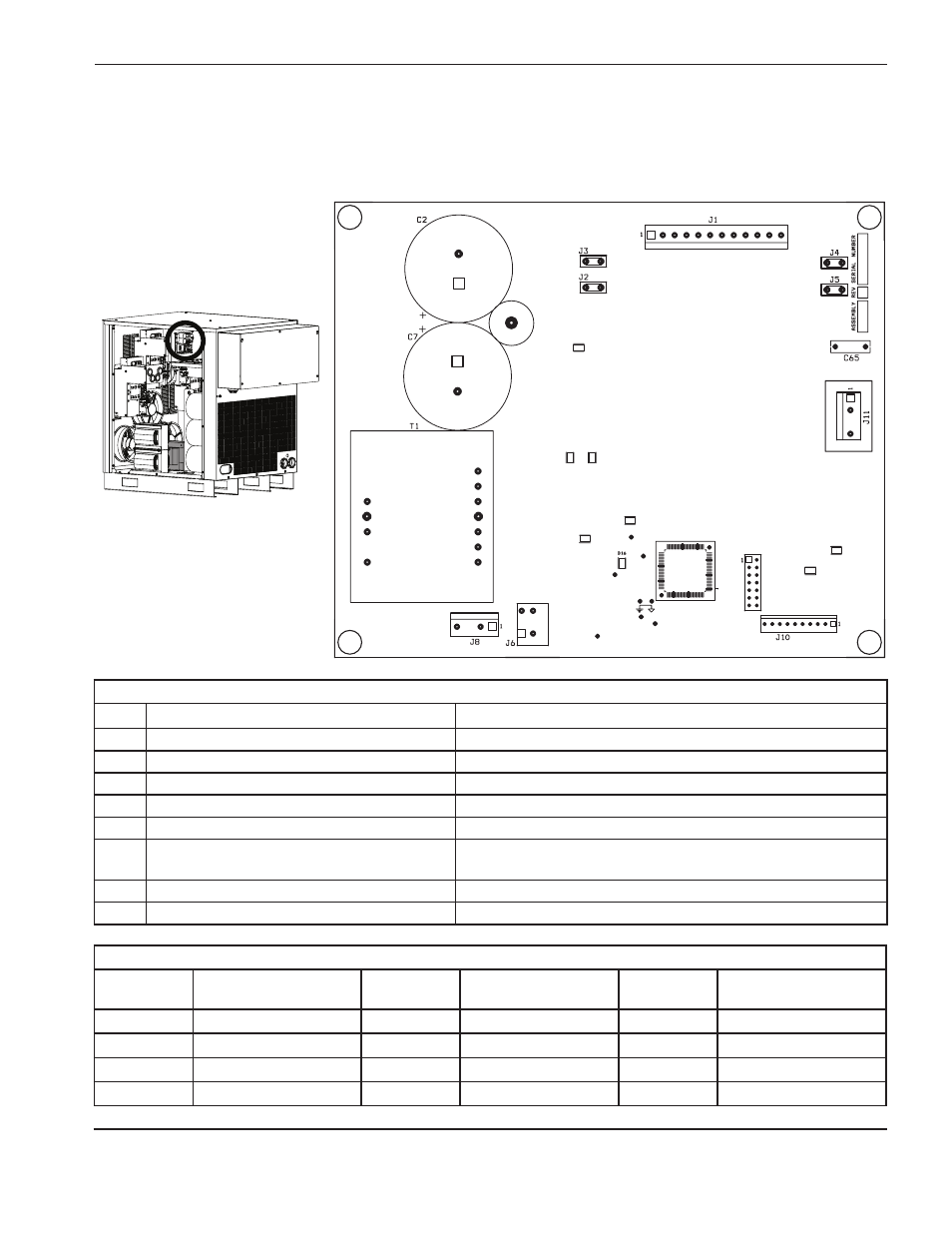

Circuit imprimé du moteur d’entraînement de la pompe PCB7
D1
D30 D32
D10
D31
TP3
TP10
TP4
TP2
TP1
TP6
TP12 TP5
D35
D36
14102
7
Points de test du circuit imprimé de commande
Point de test
référence Description
Point de test
référence Description
Point de test
référence Description
TP1 Masse analogique TP5 +5 V TP9 Masse numérique
TP2 Masse numérique TP6 A +3,3 V TP10 +3,3 V
TP3 Réinitialisation TP7 +3,3 V TP11 SCIRXD
TP4 Réinitialisation TP8 SCITXD TP12 LIGNE FB +
Liste des dEL du circuit imprimé de commande
DEL Description Statut
D1 +15 V OK Allumé si la tension +15 est OK.
D10 +5 V OK Allumée si la tension +5 V est OK.
D16 +3,3 V OK Allumé si la tension +3,3 est OK.
D30 Sortie de l’alarme de température IPM Éteinte si OK. Allumée s’il existe un état de suralimentation prolongé.
D31 Température Éteinte si OK. Allumée en cas d’une défaillance de température.
D32 Sortie de l’alarme IPM
Éteinte si OK. Allumée en cas de surchauffe, suralimentation interne,
ou d’une mauvaise tension d’alimentation du secteur.
D35 Moteur d’entraînement de la pompe OK Allumé si le groupe électropompe est OK.
D36 Activation du moteur d’entraînement de la pompe Allumée si activé.
Note : La bobine d’induction du circuit imprimé du moteur d’entraînement de la pompe émet un bruit
pendant son fonctionnement, qui a été décrit comme un « bourdonnement », un « sifflement »
et un « claquement ». Cela est normal et peut être ignoré.
