Page 184: Câbles d’alimentation et d’interface -4
EntrEtiEn
5-4
HPR800XD Manual Gas
– 806492 Révision 1
description du système

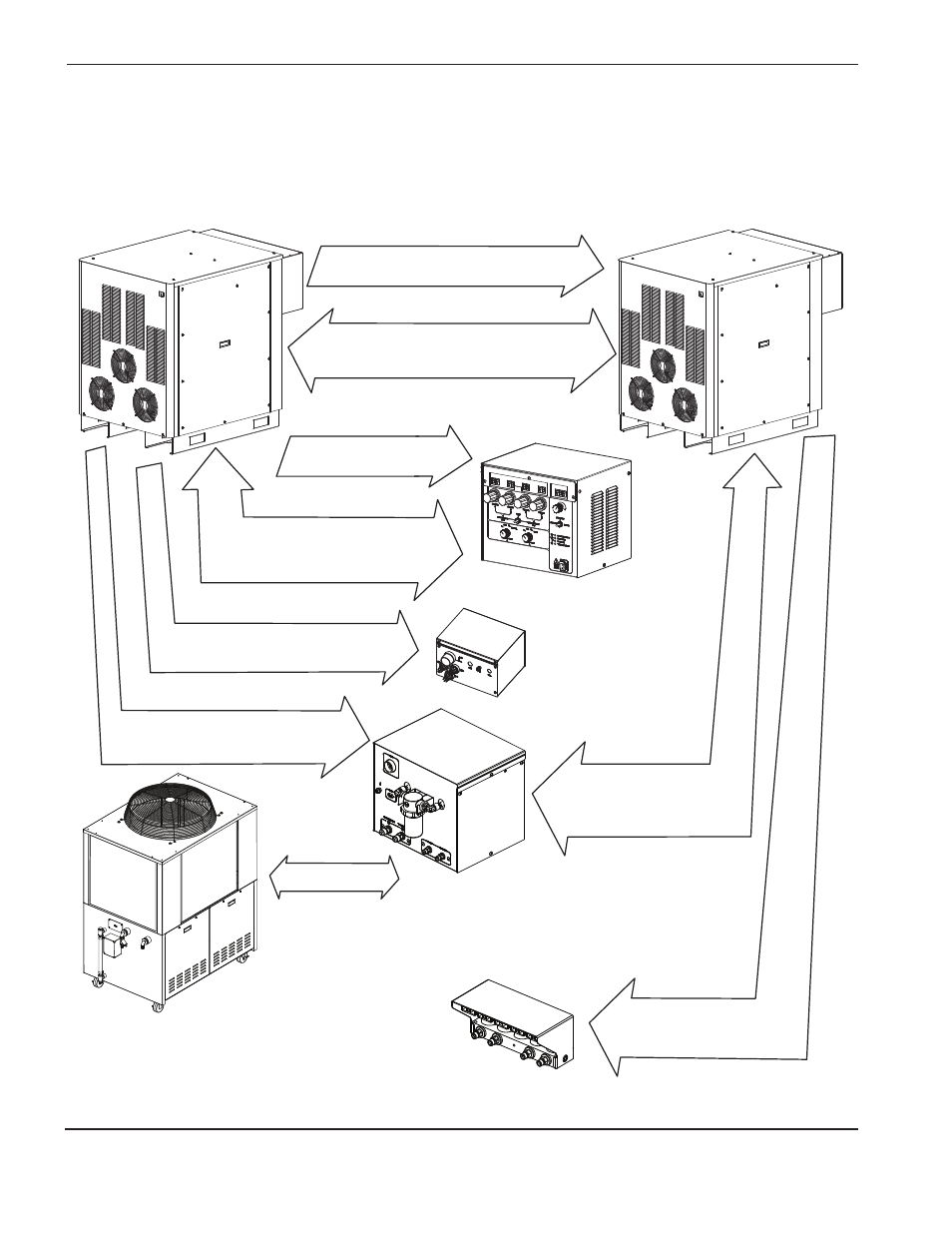

Câbles d’alimentation et d’interface
Câble d’alimentation : Fournit
120 V c.a. à la console des gaz.
Débit du liquide
de refroidissement.
Câble d’interface : Active la source
d’alimentation secondaire.
Câble d’interface bus CAN : Émet des signaux
sur le procédé et l’état entre la source de courant
primaire et la source de courant secondaire.
Câble d’interface bus CAN : Émet des
signaux sur le procédé et l’état entre la source
de courant et la console des gaz.
Câble d’interface bus CAN :
Émet des signaux sur le procédé
et l’état entre la source de courant
secondaire et la console
d’interface du refroidisseur.
Câble d’alimentation : Fournit
120 V c.a. à la console d’allumage.
Câble d’alimentation : Fournit 120 V c.a.
à la console d’interface du refroidisseur.
Câble d’alimentation : Fournit
120 V c.a. au bloc d’électrovannes.
