InstallatIon
3-18
HPR800XD Manual Gas
– 806492 Révision 1

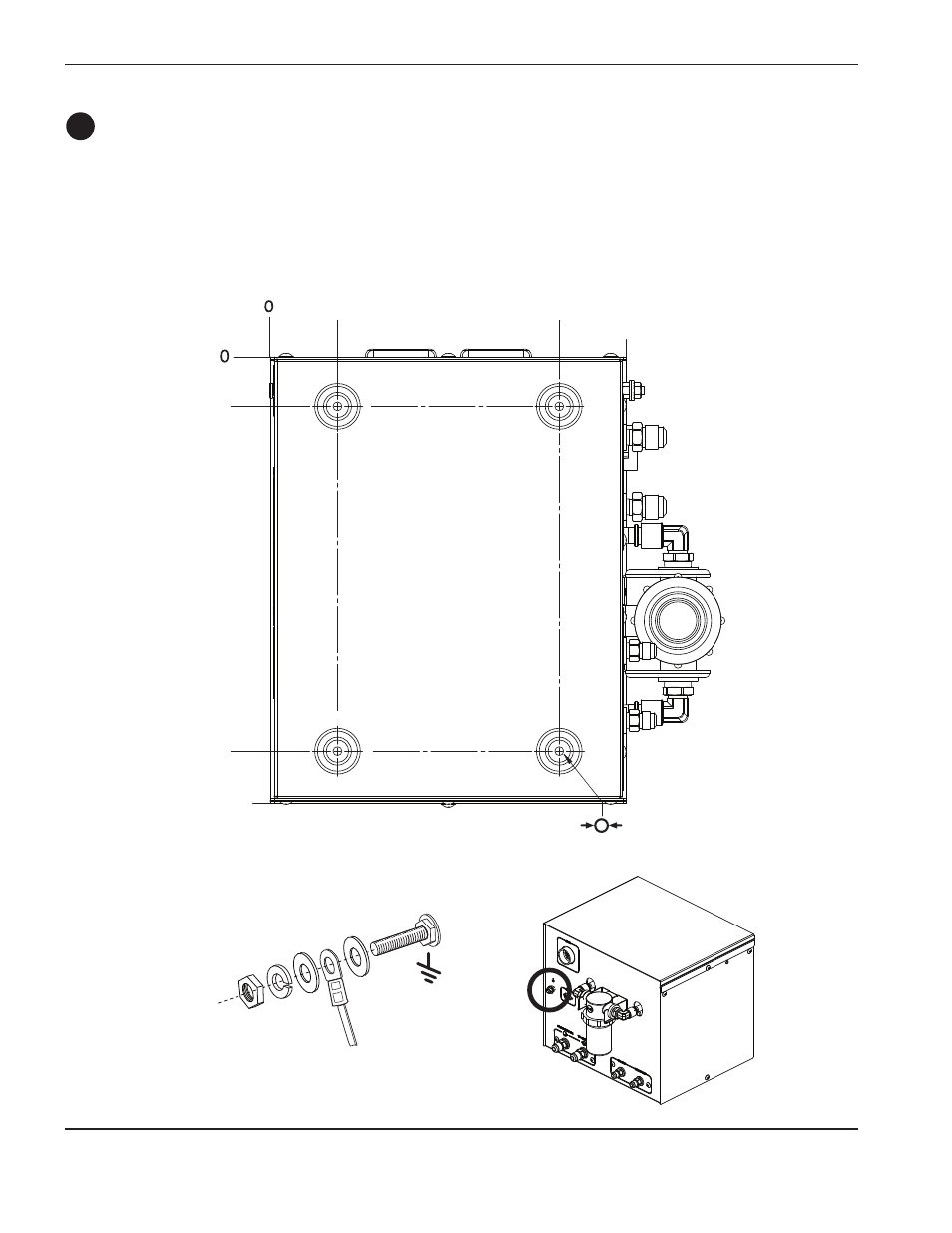

Installation de la console d’interface du dispositif de refroidissement
• Monter la console d’interface du dispositif de refroidissement en position horizontale.
• Prévoir un espace suffisant pour déposer le capot lors de l’entretien.
• Si la console d’interface du dispositif de refroidissement est placée au-dessus de la source de courant,
ne percez pas de trous bien que cette source de courant se ferme pour la maintenir en place.
E
Mise à la terre de la console d’allumage
(4 emplacements)
38 mm
50,8 mm
314,5 mm
228,6 mm
279,4 mm
355,6 mm
7 mm
