InstallatIon
3-32 HPR800XD Manual Gas – 806492 Révision 1

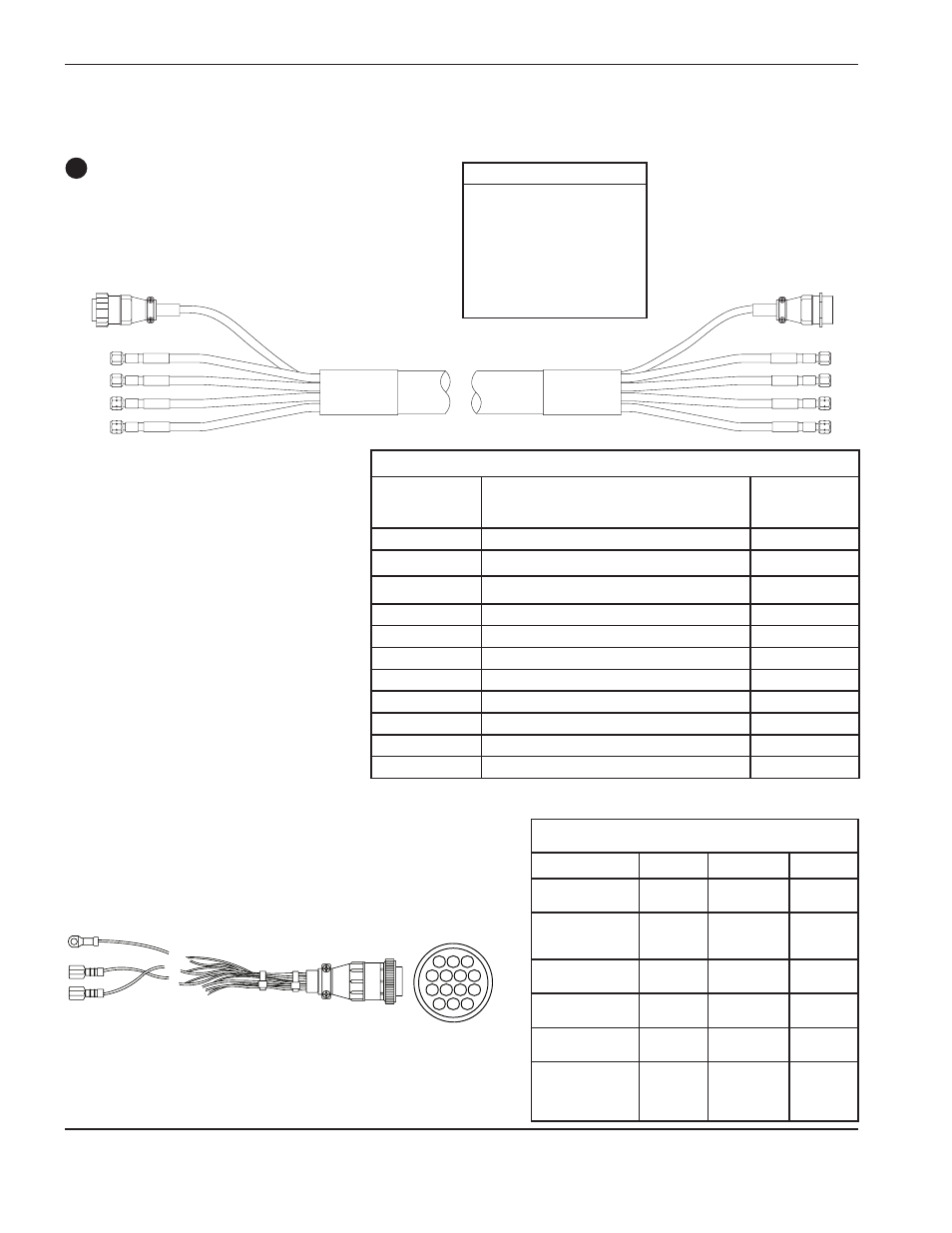

Câble et ensemble de tuyau de gaz
Câble entre la console des gaz
et le bloc d’électrovannes
Câble du bloc d’électrovannes
1
10 9 8
6 5 4 7
2 3
11
12 13 14
Extrémité B Extrémité A (mâle/contacts)
Console des gaz reliée au tuyau et au faisceau du bloc d’électrovannes
Extrémité femelle au bloc
d’électrovannes
Extrémité mâle
à la console des gaz
Liste des signaux de câble – console des gaz au bloc d’électrovannes
Extrémité de la
console des gaz
Extrémité du bloc
d’électrovannes
Nº de contact Description Nº de contact
1 120 V c.a. sous tension – Prégaz de protection 1
2 120 V c.a. retour – Prégaz de protection 2
3
120 V c.a. sous tension – Débit de coupe
de protection
3
4 120 V c.a. retour – Débit de coupe de protection 4
5 120 V c.a. sous tension – Prégaz plasma 5
6 120 V c.a. retour – Prégaz plasma 6
7 120 V c.a. sous tension – Débit de coupe plasma 7
8 120 V c.a. retour – Débit de coupe plasma 8
9 120 V c.a. sous tension – Évent plasma 9
10 120 V c.a. retour – Évent plasma 10
11 Terre 11
Liste des signaux de câble –
câble du bloc d’électrovannes
Description Extrémité B Couleur Extrémité A
Gaz de protection
Prégaz
S
P
Rouge/noir
Rouge
1
2
Gaz de protection
Écoulement
de coupe
S
C
Rouge/noir
Rouge
3
4
Plasma
Prégaz
P
P
Rouge/noir
Rouge
5
6
Plasma
Débit de coupe
P
C
Rouge/noir
Rouge
7
8
Évent V
V
Rouge/noir
Rouge
9
10
Terre Terre
Terre
Terre
Terre
Vert/jaune 11
12
13
14
Nº réf. Longueur
128989 3 m
128990 4,5 m
228339 6 m
128782 7,5 m
128967 10 m
128786 15 m
128991 20 m
