EntrEtiEn

5-48

HPR800XD Manual Gas

806492 Révision 1

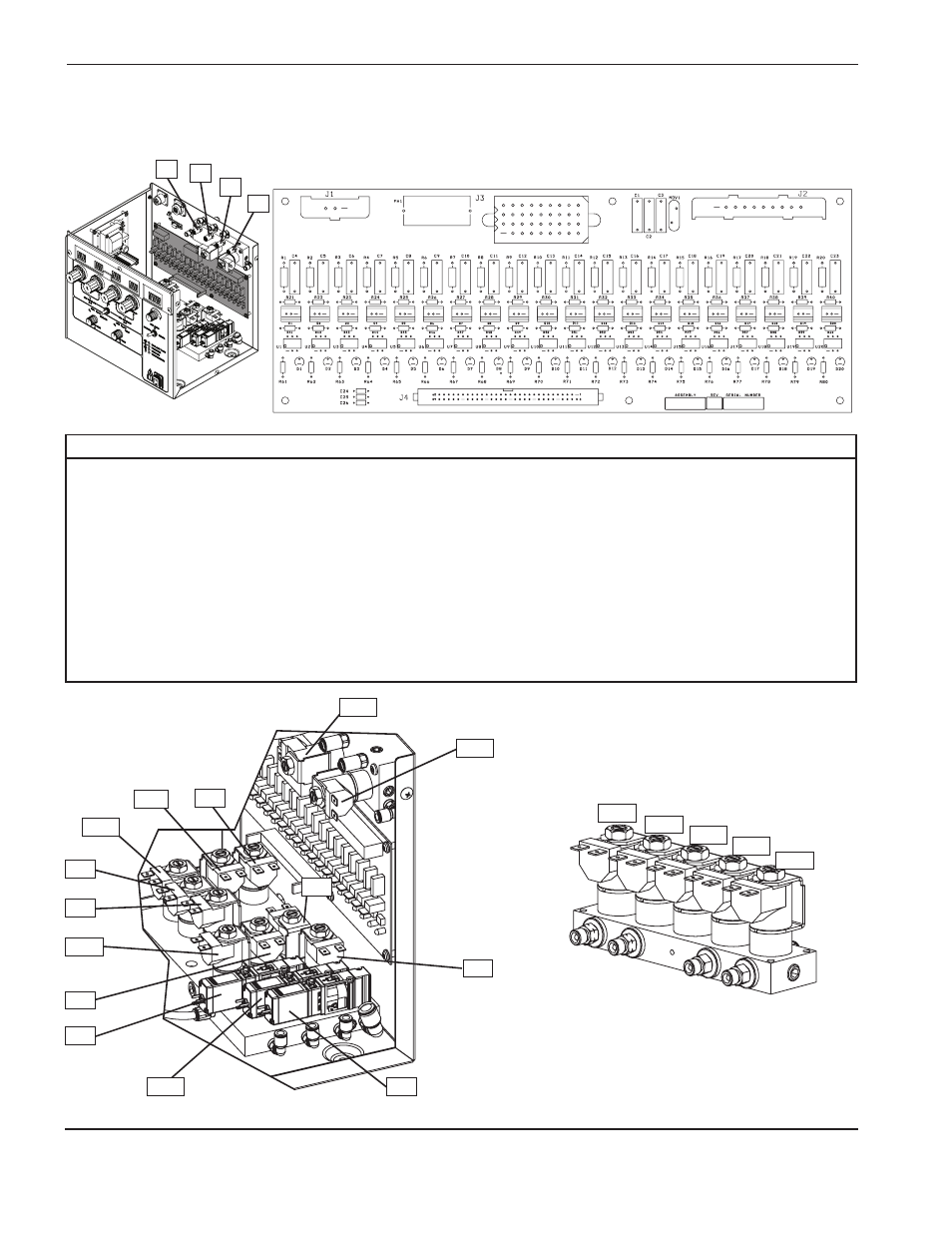

Circuit imprimé PCB3 de l’entraînement alternatif du robinet de la console des gaz

P2

P1

P3

P4

SV14

SV13

SV9

SV8

SV10

SV5

SV12

SV4

SV6

SV1

SV7

SV11

SV2

SV3

SV16

SV17

SV18

SV19

SV20

Bloc d’électrovannes

DEL

Nom du signal

Couleur

DEL

Nom du signal

Couleur

D1

SV1

Rouge

D11

SV11

Rouge

D2

SV2

Rouge

D12

SV12

Rouge

D3

SV3

Rouge

D13

SV13

Rouge

D4

SV4

Rouge

D14

SV14

Rouge

D5

SV5

Rouge

D15

SV15

Rouge

D6

SV6

Rouge

D16

SV16

Rouge

D7

SV7

Rouge

D17

SV17

Rouge

D8

SV8

Rouge

D18

SV18

Rouge

D9

SV9

Rouge

D19

SV19

Rouge

D10

SV10

Rouge

D20

SV20

Rouge
