HEIDENHAIN TNC 620 81
3.8 PER
C
A
G
E PR
OFOND UNIVER
SEL (c
y
c
le 205, DIN/ISO: G205, option de
logiciel A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

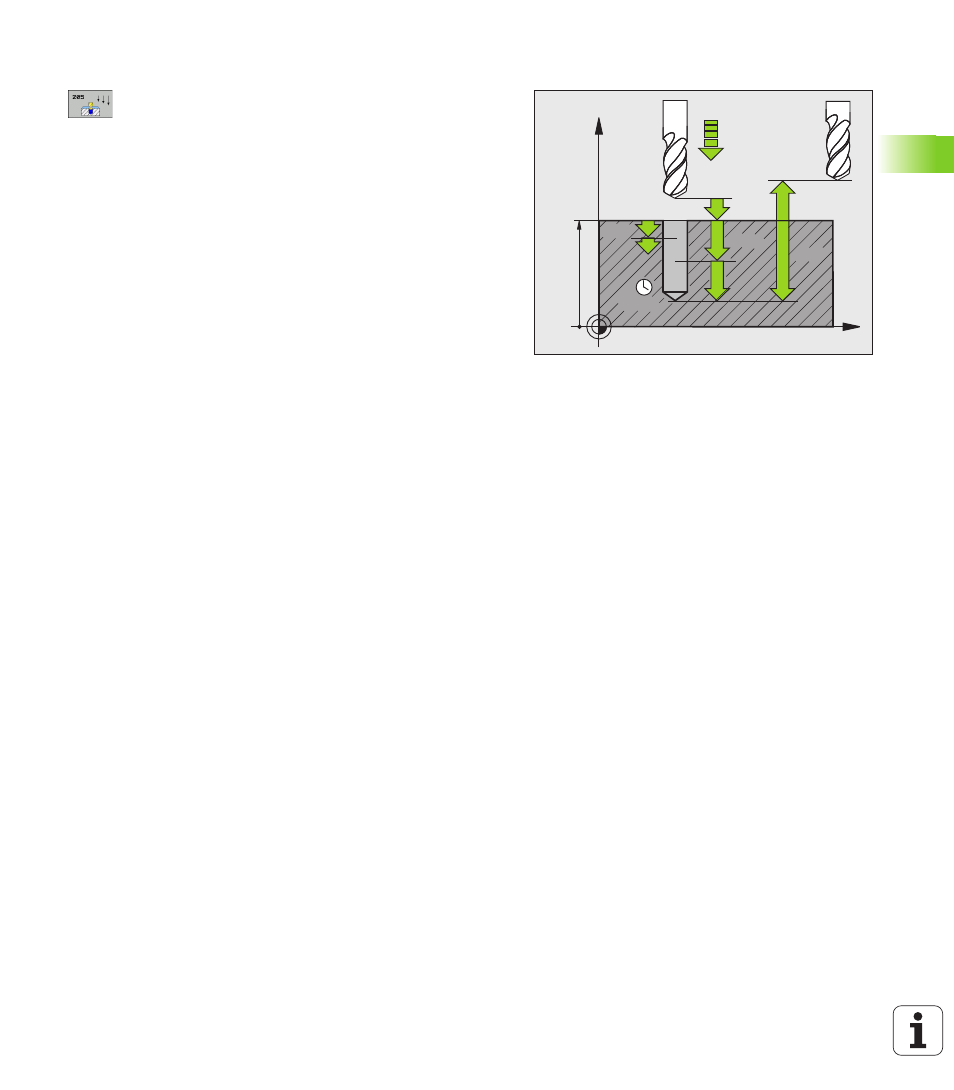

Paramètres du cycle
8 Distance d'approche Q200 (en incrémental):
Distance entre la pointe de l'outil et la surface de la
pièce. Plage d'introduction 0 à 99999,9999
8 Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et le fond du trou (pointe conique
du foret). Plage d'introduction -99999,9999 à
99999,9999
8 Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999, en alternative
FAUTO, FU
8 Profondeur de passe Q202 (en incrémental):
Distance parcourue par l'outil en une passe. Plage
d'introduction 0 à 99999,9999. La profondeur n'est
pas forcément un multiple de la profondeur de passe.
L'outil se déplace en une passe à la profondeur
lorsque:
„ la profondeur de passe est égale à la profondeur
„ la profondeur de passe est supérieure à la
profondeur
8 Coordonnée surface pièce Q203 (en absolu):
Coordonnée de la surface de la pièce. Plage
d'introduction -99999,9999 à 99999,9999
8 Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage). Plage
d'introduction 0 à 99999,9999
8 Valeur réduction Q212 (en incrémental): La TNC
diminue la profondeur de passe Q202 de cette valeur.
Plage d'introduction 0 à 99999,9999
8 Profondeur passe min. Q205 (en incrémental): Si
vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite dans Q205. Plage
d'introduction 0 à 99999,9999
8 Distance de sécurité en haut Q258 (en incrémental):
Distance de sécurité pour le positionnement en
rapide lorsque, après un retrait hors du trou, la TNC
déplace l'outil à nouveau à la profondeur de passe
actuelle; valeur lors de la première passe. Plage
d'introduction 0 à 99999,9999
8 Distance de sécurité en bas Q259 (en incrémental):
Distance de sécurité pour le positionnement en
rapide lorsque, après un retrait hors du trou, la TNC
déplace l'outil à nouveau à la profondeur de passe
actuelle; valeur lors de la dernière passe. Plage
d'introduction 0 à 99999,9999
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
