Cycles palpeurs : contrôle automatique des pièces
16.7 MESURE INTERIEUR RECT
ANGLE (cy
c
le 423, DIN/ISO: G423)
16.7 MESURE INTERIEUR
RECTANGLE (cycle 423,
DIN/ISO: G423)
Déroulement du cycle

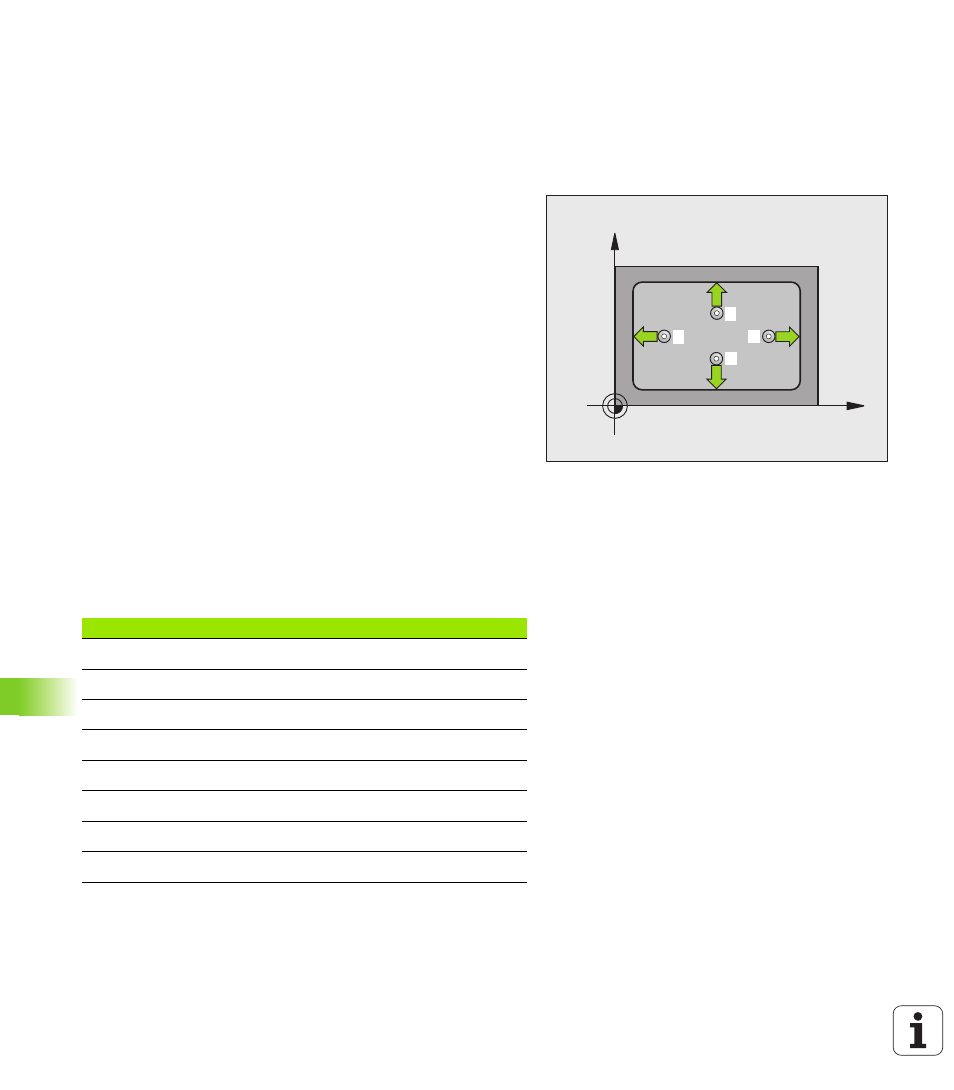

Le cycle palpeur 423 détermine le centre, la longueur et la largeur
d'une poche rectangulaire. Si vous définissez les tolérances
correspondantes dans le cycle, la TNC compare les valeurs effectives
aux valeurs nominales et mémorise les écarts dans les paramètres-
système.
1
La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (voir
„Exécuter les cycles palpeurs” à la page 285) au point de palpage
1
. La TNC calcule les points de palpage à partir des données
contenues dans le cycle et de la distance d'approche programmée
dans la colonne SET_UP du tableau palpeurs
2
Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (colonne F)
3
Puis, le palpeur se déplace soit en paraxial à la hauteur de mesure,
soit linéairement à la hauteur de sécurité, jusqu'au point de
palpage suivant
2
et exécute à cet endroit la deuxième opération
de palpage
4
La TNC positionne le palpeur au point de palpage
3
puis au point
de palpage
4
, et y exécute la troisième ou la quatrième opération
de palpage
5
La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que les écarts dans les
paramètres Q suivants :
X
Y
1
2
3
4
Numéro paramètre
Signification
Q151
Valeur effective centre axe principal
Q152
Valeur effective centre axe secondaire
Q154
Valeur effective côté axe principal
Q155
Valeur effective côté axe secondaire
Q161
Ecart centre axe principal
Q162
Ecart centre axe secondaire
Q164
Ecart côté axe principal
Q165
Ecart côté axe secondaire
