398 Cycles palpeurs : contrôle automatique des pièces
16.1
0
MESURE EXTERIEUR TRA
V
ER
SE (cy
c
le 426, DIN/ISO:
G426)

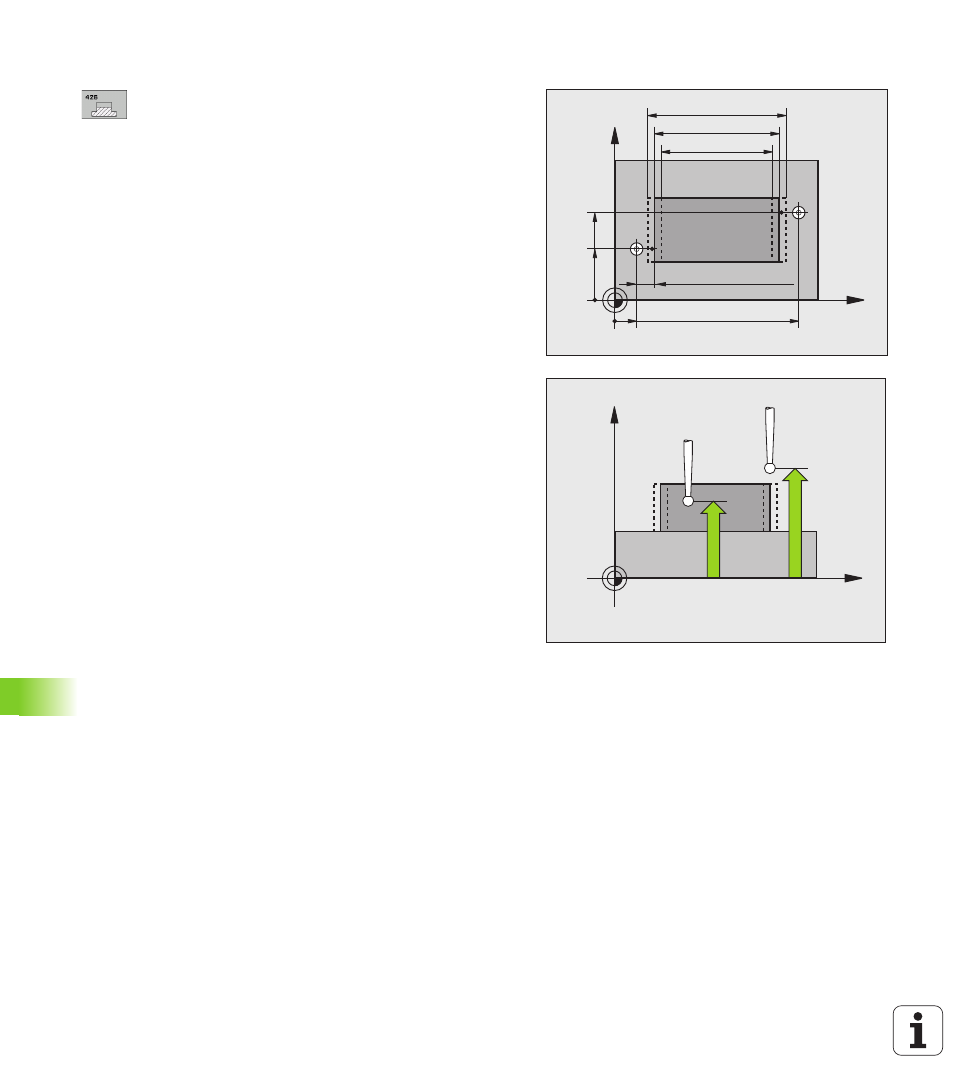

Paramètres du cycle
8 1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 2ème point mesure sur 1er axe Q265 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 2ème point mesure sur 2ème axe Q266 (en absolu) :
coordonnée du 2ème point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 Axe de mesure Q272 : axe du plan d'usinage sur
lequel doit être effectuée la mesure :
1:Axe principal = axe de mesure
2:Axe secondaire = axe de mesure
8 Hauteur mesure dans axe palpage Q261 (en
absolu) : coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur prévu pour la mesure.
Plage d'introduction -99999,9999 à 99999,9999
8 Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 agit en complément de la
colonne SET_UP (tableau palpeurs). Plage
d'introduction 0 à 99999,9999
8 Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
8 Longueur nominale Q311 : (en incrémental) : valeur
nominale de la longueur à mesurer. Plage
d'introduction 0 à 99999,9999
8 Cote max. Q288 : longueur max. autorisée. Plage
d'introduction 0 à 99999,9999
8 Cote min. Q289 : longueur min. autorisée. Plage
d'introduction 0 à 99999,9999
Q264
Q265
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q266
Q263
SET_UP(TCHPROBE.TP)
+Q320
X
Z
Q260
Q261
