Cycles palpeurs : contrôle automatique des pièces
16.7 MESURE INTERIEUR RECT
ANGLE (cy
c
le 423, DIN/ISO: G423)
8
Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 agit en complément de la
colonne SET_UP (tableau palpeurs). Plage
d'introduction 0 à 99999,9999
8
Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
8
Déplacement haut. sécu. Q301 : définir comment le
palpeur doit se déplacer entre les points de mesure :
0 : entre les points de mesure, à la hauteur de mesure
1 : entre les points de mesure, à la hauteur de
sécurité
8
Cote max. 1er côté Q284 : longueur max. autorisée
pour la poche. Plage d'introduction 0 à 99999,9999
8
Cote min. 1er côté Q285 : longueur min. autorisée
pour la poche. Plage d'introduction 0 à 99999,9999
8
Cote max. 2ème côté Q286 : largeur max. autorisée
pour la poche. Plage d'introduction 0 à 99999,9999
8
Cote min. 2ème côté Q287 : largeur min. autorisée
pour la poche. Plage d'introduction 0 à 99999,9999
8
Tolérance centre 1er axe Q279 : écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
8
Tolérance centre 2ème axe Q280: écart de position
autorisé dans l'axe secondaire du plan d'usinage.
Plage d'introduction 0 à 99999,9999

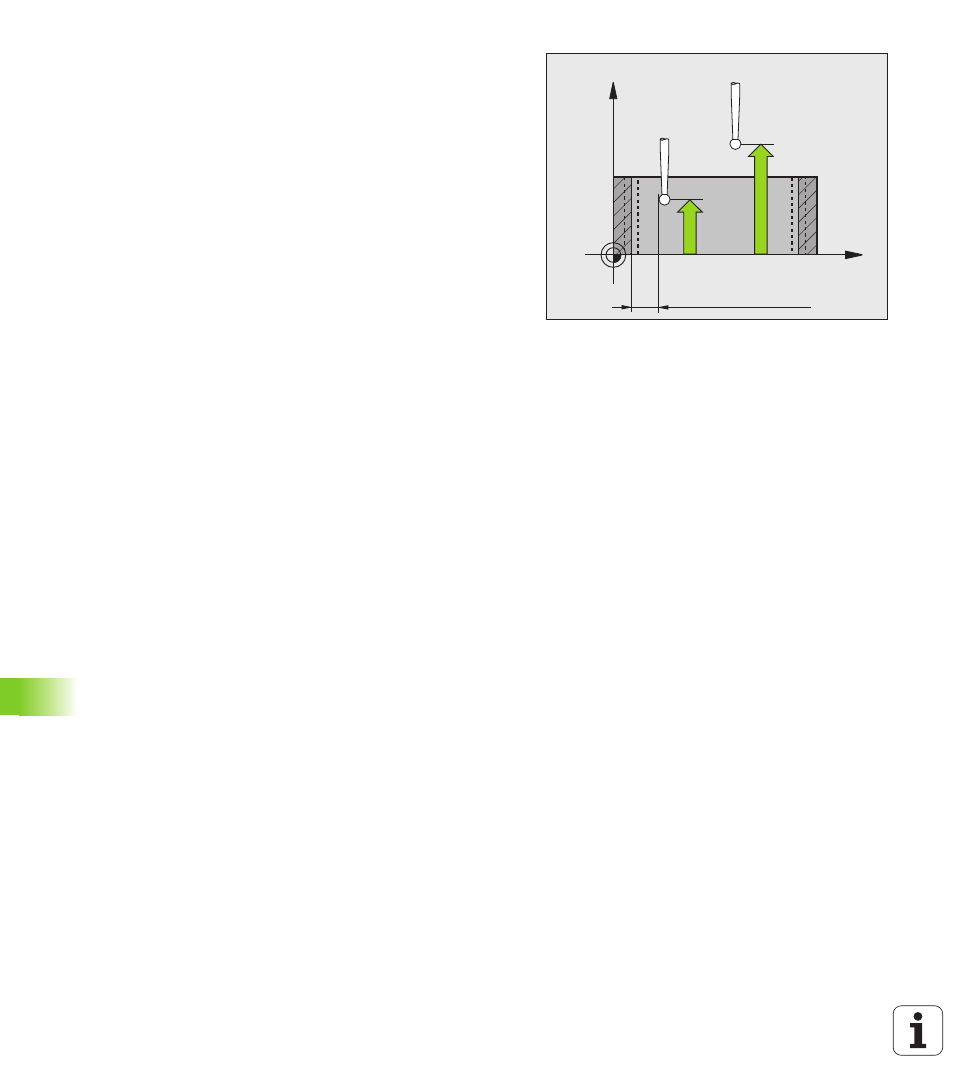

X
Z
Q261
Q260
SET_UP(TCHPROBE.TP)
+
Q320
