HEIDENHAIN TNC 620 165

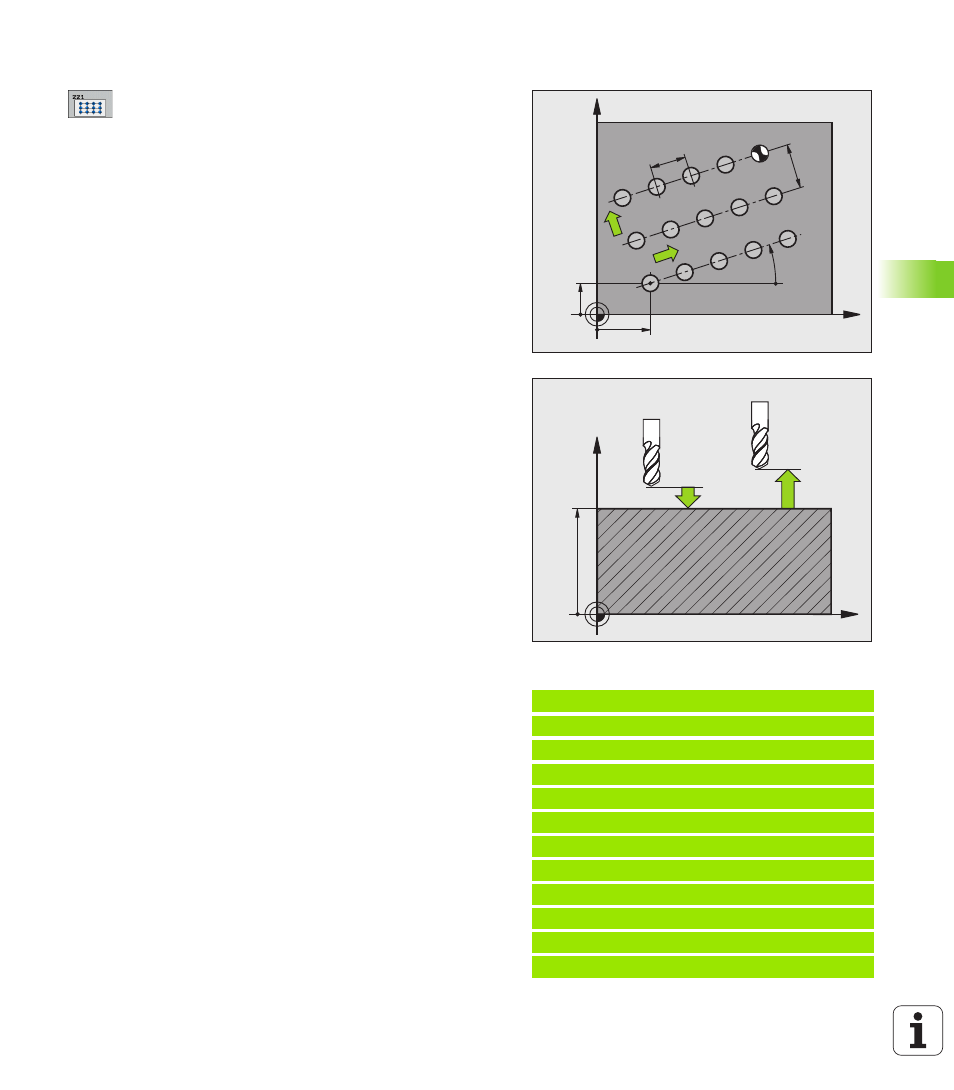

6.3 MO
TIF DE POINTS EN GRILLE
(cy
c
le 221, DIN/ISO: G221, option de
logiciel A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Paramètres du cycle
8 Point initial 1er axe Q225 (en absolu): Coordonnée
du point initial dans l'axe principal du plan d'usinage
8 Point initial 2ème axe Q226 (en absolu): Coordonnée
du point initial dans l'axe secondaire du plan
d'usinage
8 Distance 1er axe Q237 (en incrémental): Distance
entre les différents points sur la ligne
8 Distance 2ème axe Q238 (en incrémental): Distance
entre les lignes
8 Nombre d'intervalles Q242: Nombre d'opérations
d'usinage sur la ligne
8 Nombre de lignes Q243: Nombre de lignes
8 Position angulaire Q224 (en absolu): Angle de
rotation de l'ensemble du schéma de perçages; le
centre de rotation est situé sur le point initial
8 Distance d'approche Q200 (en incrémental):
Distance entre la pointe de l'outil et la surface de la
pièce
8 Coordonnée surface pièce Q203 (en absolu):
Coordonnée de la surface de la pièce
8 Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (dispositif de fixation)
8 Déplacement haut. sécu. Q301: Définir comment
l'outil doit se déplacer entre les usinages:
0: Entre les opérations d'usinage, se déplacer à la
distance d'approche
1: Entre les opérations d'usinage, se déplacer au saut
de bride
Exemple : Séquences CN
54 CYCL DEF 221 GRILLE DE TROUS
Q225=+15 ;PT INITIAL 1ER AXE
Q226=+15 ;PT INITIAL 2ÈME AXE
Q237=+10 ;DISTANCE 1ER AXE
Q238=+8 ;DISTANCE 2ÈME AXE
Q242=6 ;NOMBRE DE COLONNES
Q243=4 ;NOMBRE DE LIGNES
Q224=+15 ;POSITION ANGULAIRE
Q200=2 ;DISTANCE D'APPROCHE
Q203=+30 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q301=1 ;DÉPLAC. HAUT. SÉCU.
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
