HEIDENHAIN TNC 620 315
15.2 PREF CENTRE RAINURE (cy
c
le
408, DIN/ISO: G408)
15.2 PREF CENTRE RAINURE
(cycle 408, DIN/ISO: G408)

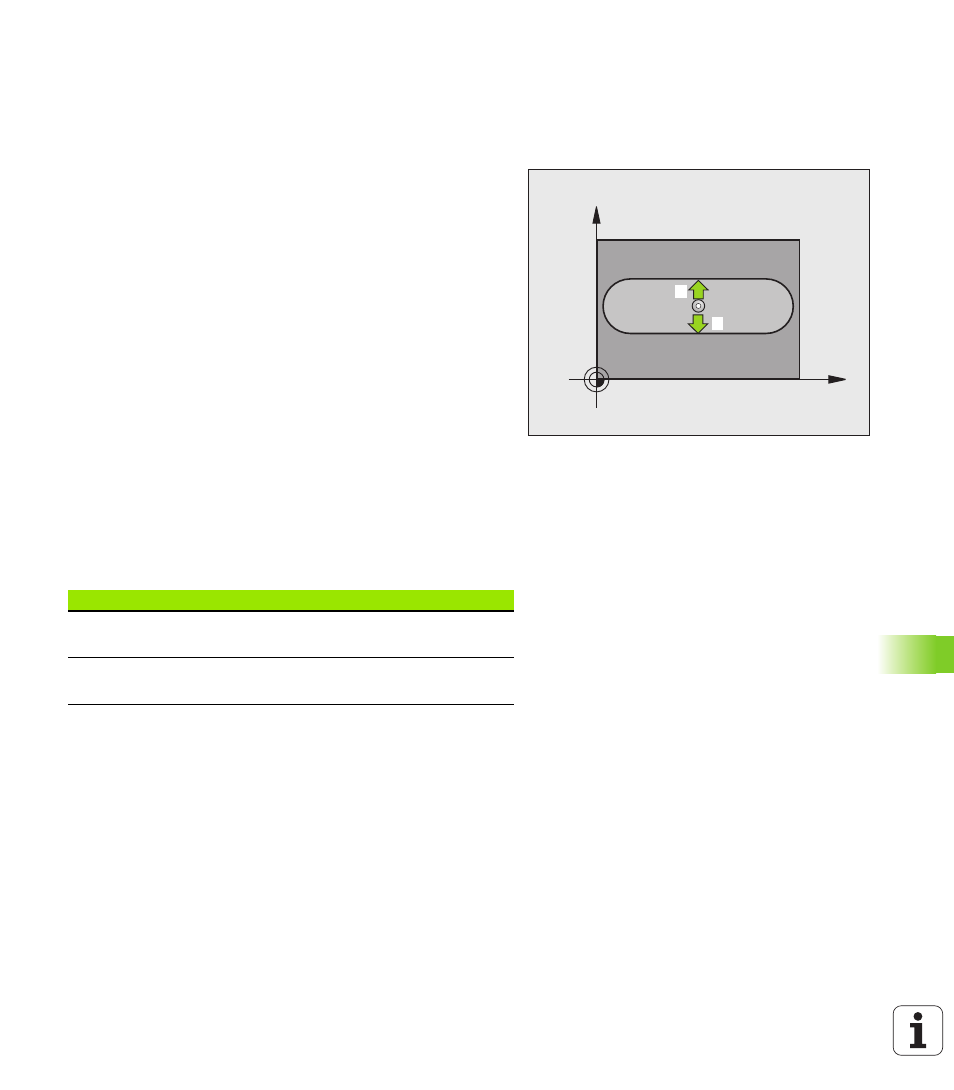

Déroulement du cycle
Le cycle palpeur 408 détermine le centre d'une rainure et l'initialise
comme point d'origine. Si vous le désirez, la TNC peut aussi inscrire le
centre dans un tableau de points zéro ou de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (voir
„Exécuter les cycles palpeurs” à la page 285) au point de palpage
1 . La TNC calcule les points de palpage à partir des données
contenues dans le cycle et de la distance d'approche programmée
dans la colonne SET_UP du tableau palpeurs
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (colonne F)
3 Puis, le palpeur se déplace soit en paraxial à la hauteur de mesure,
soit linéairement à la hauteur de sécurité, jusqu'au point de
palpage suivant
2 et exécute à cet endroit la deuxième opération
de palpage
4 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et gère le point d'origine calculé en fonction des paramètres Q303
et Q305 du cycle.(voir „Mémoriser le point d'origine calculé” à la
page 314) Les valeurs effectives sont mémorisées dans les
paramètres Q indiqués ci-après
5 Ensuite, si cela est souhaité, la TNC détermine également le point
d'origine dans l'axe du palpeur au moyen d'une opération de
palpage séparée
X
Y
1
2
Numéro paramètre Signification
Q166 Valeur effective pour la largeur de rainure
mesurée
Q157 Valeur effective de la position de l'axe
médian
