HEIDENHAIN TNC 620 229
1
0
.2 LIGNE A LIGNE (cy
c
le 230, DIN/IS
O: G230, option de logiciel A
d
v
a
nced
pr
ogr
a
mming f
eat
ur
es)
10.2 LIGNE A LIGNE (cycle 230,
DIN/ISO: G230, option de
logiciel Advanced programming
features)

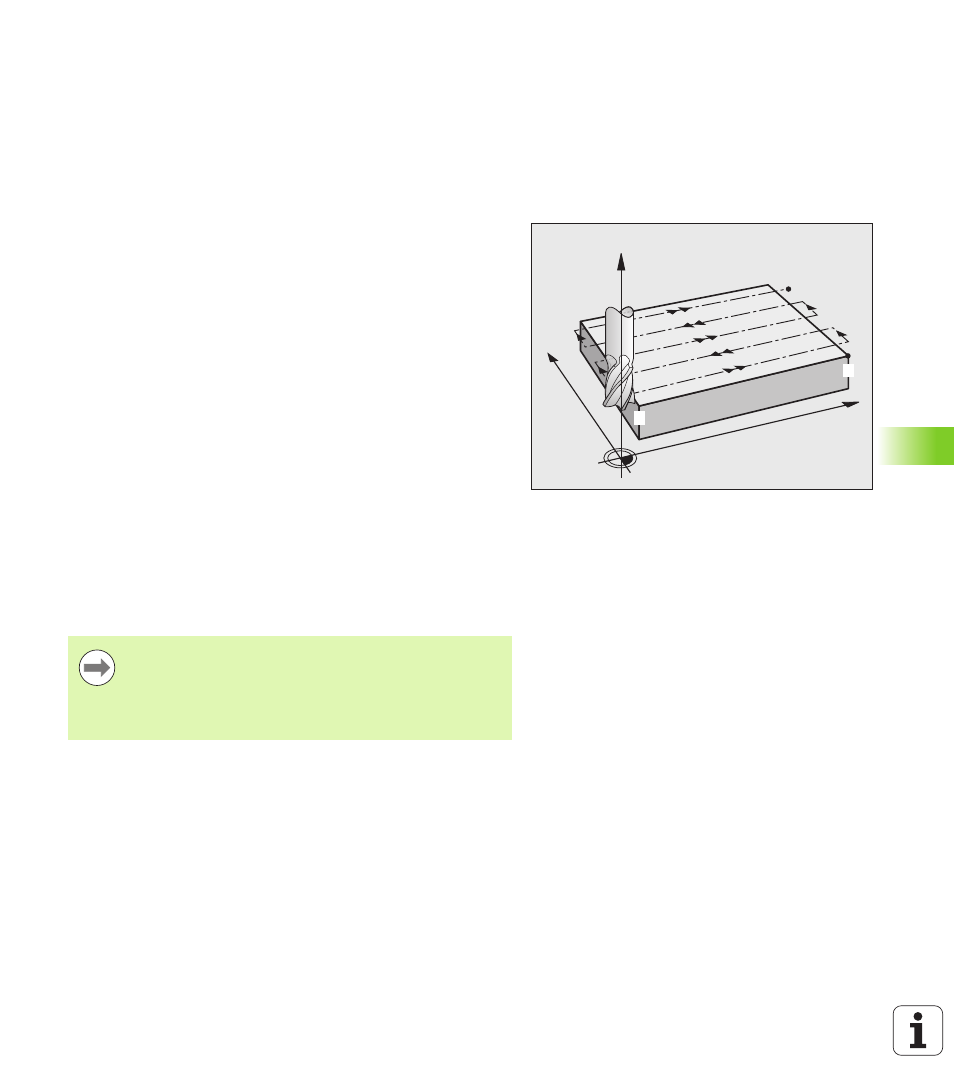

Déroulement du cycle
1 En partant de la position courante, la TNC positionne l'outil en
avance rapide FMAX dans le plan d’usinage au point initial
1 ; la
TNC décale l'outil de la valeur du rayon d'outil vers la gauche et
vers le haut
2 L'outil se déplace ensuite avec FMAX dans l'axe de broche à la
distance d'approche, puis, suivant l'avance de plongée en
profondeur, jusqu'à la position initiale programmée dans l'axe de
broche
3 L'outil se déplace ensuite suivant l'avance de fraisage
programmée jusqu'au point final
2 ; la TNC calcule le point final en
fonction du point initial, de la longueur programmée et du rayon
d'outil
4 La TNC décale l'outil avec avance de fraisage, transversalement
sur le point initial de la ligne suivante ; la TNC calcule le décalage
en fonction de la largeur programmée et du nombre de coupes
5 L'outil revient ensuite dans le sens négatif du 1er axe
6 L'usinage ligne à ligne est répété jusqu'à ce que la surface
programmée soit entièrement usinée
7 Pour terminer, la TNC rétracte l'outil avec FMAX à la distance
d'approche
Attention lors de la programmation!
X
Y
Z
1
2
Partant de la position courante, la TNC positionne tout
d’abord l’outil dans le plan d’usinage, puis dans l’axe de
broche au point initial.
Pré-positionner l'outil de manière à éviter toute collision
avec la pièce ou les matériels de serrage.
