378 Cycles palpeurs : contrôle automatique des pièces
16.5 MESURE TR
OU (cy
c
le 421, DIN/ISO: G421)
16.5 MESURE TROU (cycle 421,
DIN/ISO: G421)
Déroulement du cycle

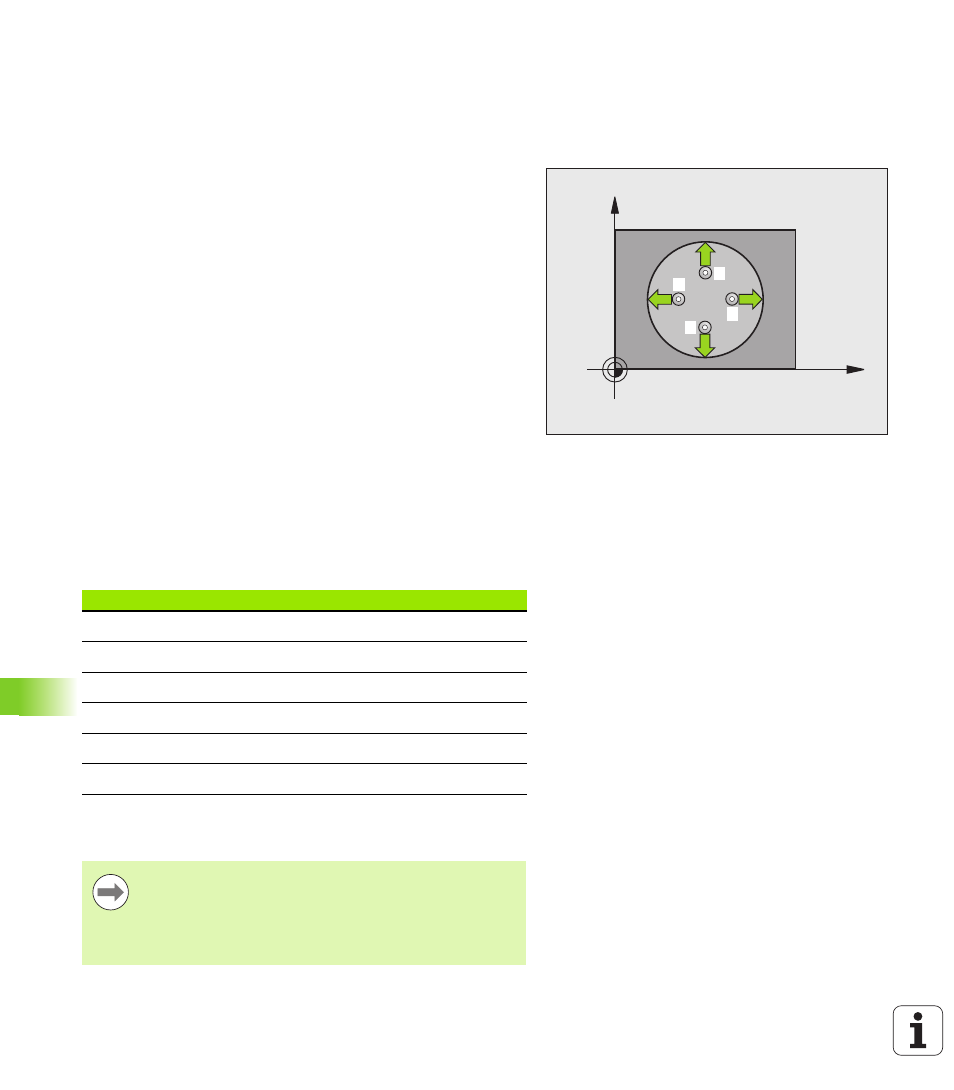

Le cycle palpeur 421 détermine le centre et le diamètre d'un trou
(poche circulaire). Si vous définissez les tolérances correspondantes
dans le cycle, la TNC compare les valeurs effectives aux valeurs
nominales et mémorise les écarts dans les paramètres-système.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (voir
„Exécuter les cycles palpeurs” à la page 285) au point de palpage
1 . La TNC calcule les points de palpage à partir des données
contenues dans le cycle et de la distance d'approche programmée
dans la colonne SET_UP du tableau palpeurs
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage en avance de palpage
(colonne F). La TNC détermine automatiquement le sens du
palpage en fonction de l'angle initial programmé
3 Le palpeur se déplace ensuite en suivant une trajectoire circulaire,
soit à la hauteur de mesure, soit à la hauteur de sécurité, jusqu'au
point de palpage suivant
2 et exécute à cet endroit la deuxième
opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , et y exécute la troisième ou la quatrième opération
de palpage
5 La TNC rétracte ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs effectives ainsi que les écarts dans les
paramètres Q suivants :
Attention lors de la programmation!
X
Y
1
2
3
4
Numéro paramètre Signification
Q151 Valeur effective centre axe principal
Q152 Valeur effective centre axe secondaire
Q153 Valeur effective diamètre
Q161 Ecart centre axe principal
Q162 Ecart centre axe secondaire
Q163 Ecart de diamètre
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
Plus l'incrément angulaire programmé est petit et plus la
cote du trou calculée par la TNC sera imprécise. Valeur
d'introduction min.: 5°.
