14.7 Compenser le désalignement d'une pi
èce au mo
y
e
n de l'ax
e C (cy
c
le 405,
DIN/ISO: G405)
Paramètres du cycle
8 Centre 1er axe Q321 (en absolu) : centre du trou dans
l'axe principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8 Centre 2ème axe Q322 (en absolu) : centre du trou
dans l'axe secondaire du plan d'usinage. Si vous
programmez Q322 = 0, la TNC aligne le centre du trou
sur l'axe Y positif. Si vous programmez Q322
différent de 0, la TNC aligne le centre du trou sur la
position nominale (angle résultant du centre du trou).
Plage d'introduction -99999,9999 à 99999,9999
8 Diamètre nominal Q262 : diamètre approximatif de
la poche circulaire (trou). Introduire de préférence une
valeur trop petite. Plage d'introduction 0 à
99999,9999
8 Angle initial Q325 (en absolu) : angle compris entre
l'axe principal du plan d'usinage et le premier point de
palpage. Plage d'introduction -360,000 à 360,000
8 Incrément angulaire Q247 (en incrémental) : angle
compris entre deux points de mesure. Le signe de
l'incrément angulaire détermine le sens de rotation
(- = sens horaire) pour le déplacement du palpeur vers
le point de mesure suivant. Si vous souhaitez
mesurer des secteurs circulaires, programmez un
incrément angulaire inférieur à 90°. Plage
d'introduction -120,000 à 120,000

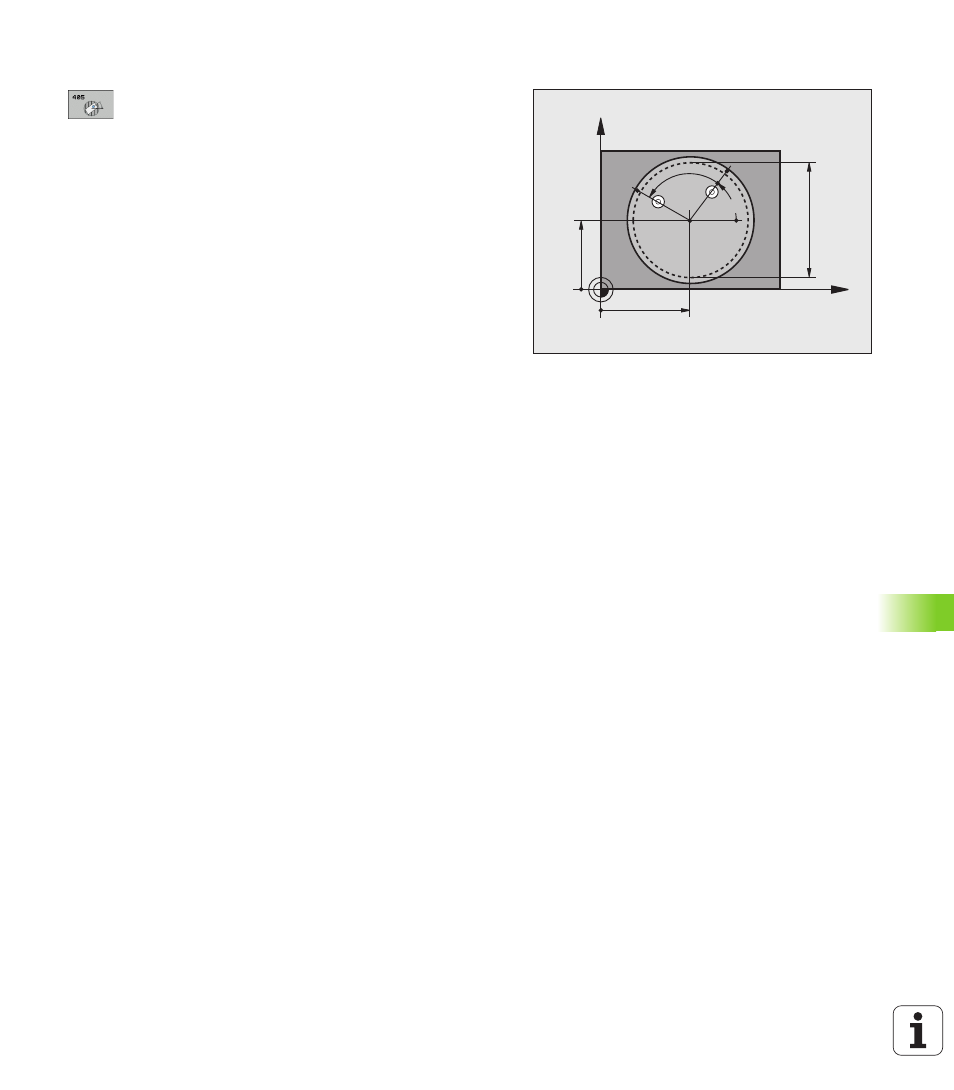

X
Y
Q322
Q321
Q262
Q325
Q247
