298 Cycles palpeurs : déterminer automatiquement le désalignement de la pièce
14.4 R
O
T
A
TION DE BA
SE à par
tir de
deux t
e
nons (cy
c
le 402, DIN/ISO: G402)
14.4 ROTATION DE BASE à partir de
deux tenons (cycle 402,
DIN/ISO: G402)
Déroulement du cycle

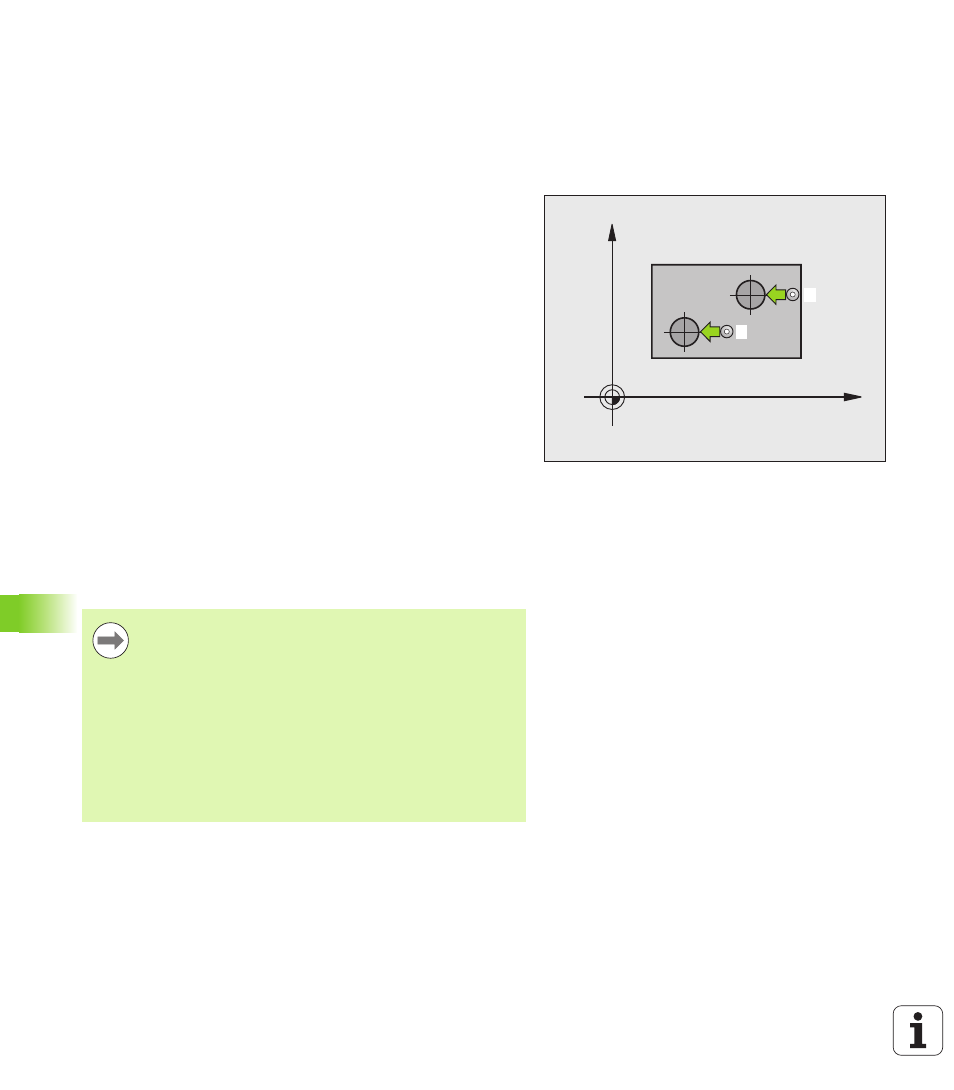

Le cycle palpeur 402 détermine les centres de deux tenons. La TNC
calcule ensuite l'angle formé par l'axe principal du plan d'usinage avec
la droite reliant les centres des tenons. Avec la fonction Rotation de
base, la TNC compense la valeur calculée. En alternative, vous pouvez
aussi compenser le désalignement déterminé par une rotation du
plateau circulaire.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) selon la logique de positionnement (voir „Exécuter
les cycles palpeurs” à la page 285) au point de palpage
1 du
premier tenon
2 Le palpeur se déplace ensuite à la hauteur de mesure 1
programmée et détermine le centre du premier tenon en palpant
quatre fois. Entre les points de palpage décalés de 90°, le palpeur
se déplace sur un arc de cercle
3 Puis, le palpeur retourne à la hauteur de sécurité et se positionne
sur le point de palpage
5 du second tenon
4 La TNC déplace le palpeur à la hauteur de mesure 2 programmée
et détermine le centre du deuxième tenon en palpant quatre fois
5 la TNC rétracte ensuite le palpeur à la hauteur de sécurité et
exécute la rotation de base déterminée
Attention lors de la programmation!
X
Y
1
5
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC annule une rotation de base active en début de
cycle.
Si vous souhaitez compenser le désalignement au moyen
d’une rotation du plateau circulaire, la TNC utilise alors
automatiquement les axes rotatifs suivants :
„ C avec axe d’outil Z
„ B avec axe d’outil Y
„ A avec axe d’outil X
