420 Cycles palpeurs : mesure automatique de la cinématique
18
.1
M
e
s
u
re
d
e
c
in
é
m
a
ti
q
u
e
ave
c
l
e
s
palpeurs TS (option KinematicsOpt)
18.1 Mesure de cinématique avec les
palpeurs TS (option
KinematicsOpt)
Principes
Les exigences en matière de précision ne cessent de croître, en
particulier pour l'usinage 5 axes. Les pièces complexes doivent
pouvoir être produites avec une précision reproductible, y compris sur
de longues périodes.

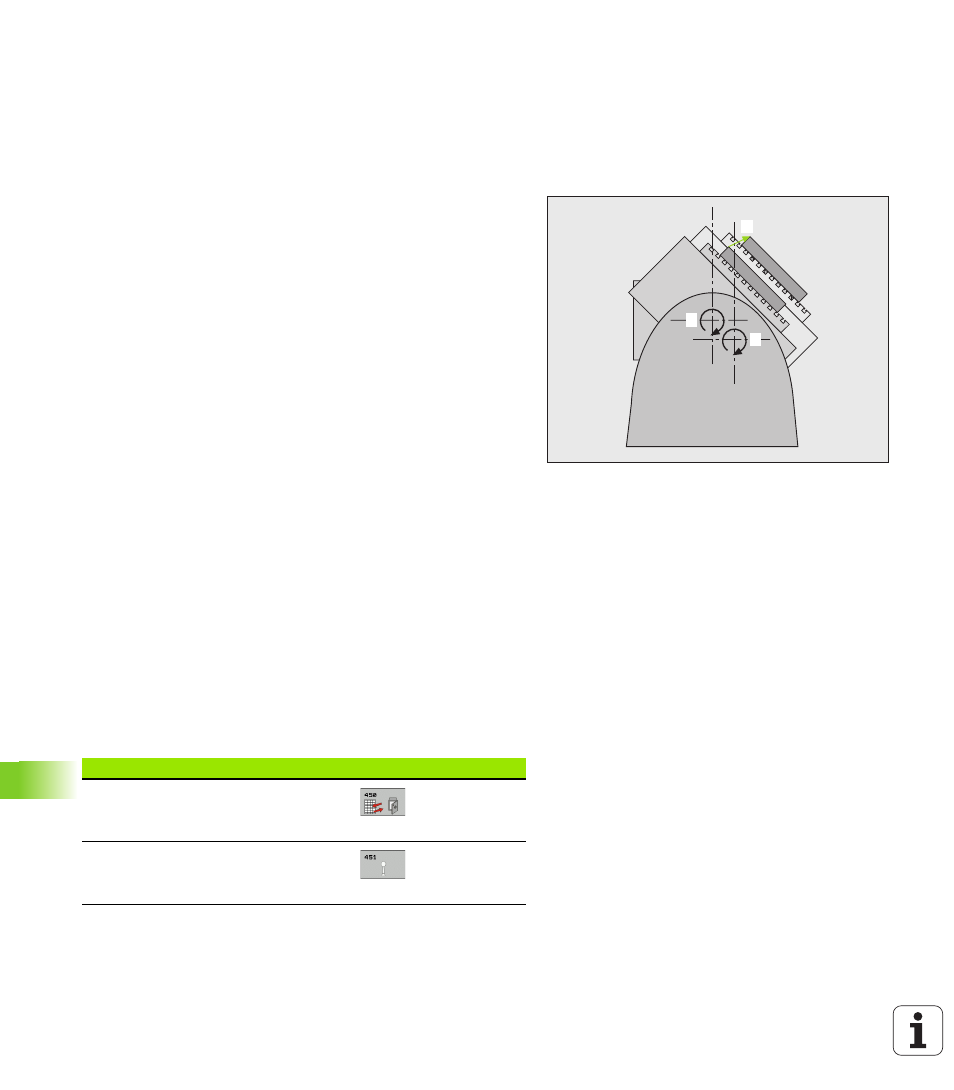

Pour l'usinage sur plusieurs axes, l'origine des imprécisions provient -
entre autres - des écarts entre le modèle cinématique enregistré dans
la commande numérique (voir figure de droite
1 ) et les conditions
cinématiques réellement présentes sur la machine (voir figure de
droite
2 ). Lors du positionnement des axes rotatifs, ces écarts
induisent un défaut sur la pièce (voir figure de droite 3 ). Une possibilité
dot être proposée pour faire confondre au mieux le modèle avec la
réalité.
La nouvelle fonction KinematicsOpt de la TNC est un composant
important destiné à répondre à ces exigences complexes : un cycle de
palpage 3D étalonne de manière entièrement automatique les axes
rotatifs présents sur la machine. Peu importe que les axes rotatifs
soient associés à une table circulaire ou à une tête pivotante. Une bille
étalon est fixée à un endroit quelconque de la table de la machine et
mesurée avec la résolution définie. Lors de la définition du cycle, il
suffit d'introduire séparément pour chaque axe rotatif la plage que
vous voulez mesurer.
A partir des valeurs mesurées, la TNC détermine la précision statique
d'inclinaison. Le logiciel minimise les erreurs de positionnement
résultant des déplacements d'inclinaison. A la fin de la mesure, il
enregistre automatiquement la géométrie de la machine dans les
constantes-machine du tableau de la cinématique.
Résumé
La TNC propose des cycles vous permettant de sauvegarder,
restaurer, contrôler et optimiser automatiquement la cinématique de
votre machine :
1
2
3
Cycle Softkey Page
450 SAUVEGARDER CINEMATIQUE :
sauvegarde et restauration automatique
des cinématiques Page 422
451 MESURE CINEMATIQUE : contrôle
et optimisation automatique de la
cinématique de la machine Page 426
