366 Cycles palpeurs : contrôle automatique des pièces
16.1 Pr
incipes de base
16.1 Principes de base
Vue d'ensemble
La TNC dispose de douze cycles destinés à la mesure automatique de
pièces :
Lors de l'exécution des cycles de palpage, les cycles 8
image miroir, cycle 11 facteur échelle et cycle 26 facteur
échelle spécif. de l'axe ne doivent pas être actifs.
HEIDENHAIN ne garantit le bon fonctionnement des
cycles de palpage qu'avec les palpeurs HEIDENHAIN.
La TNC doit avoir été préparée par le constructeur de la
machine pour l'utilisation de palpeurs 3D.
Les cycles palpeurs ne sont disponibles qu'avec l'option
de logiciel Touch probe function (numéro d'option #17).

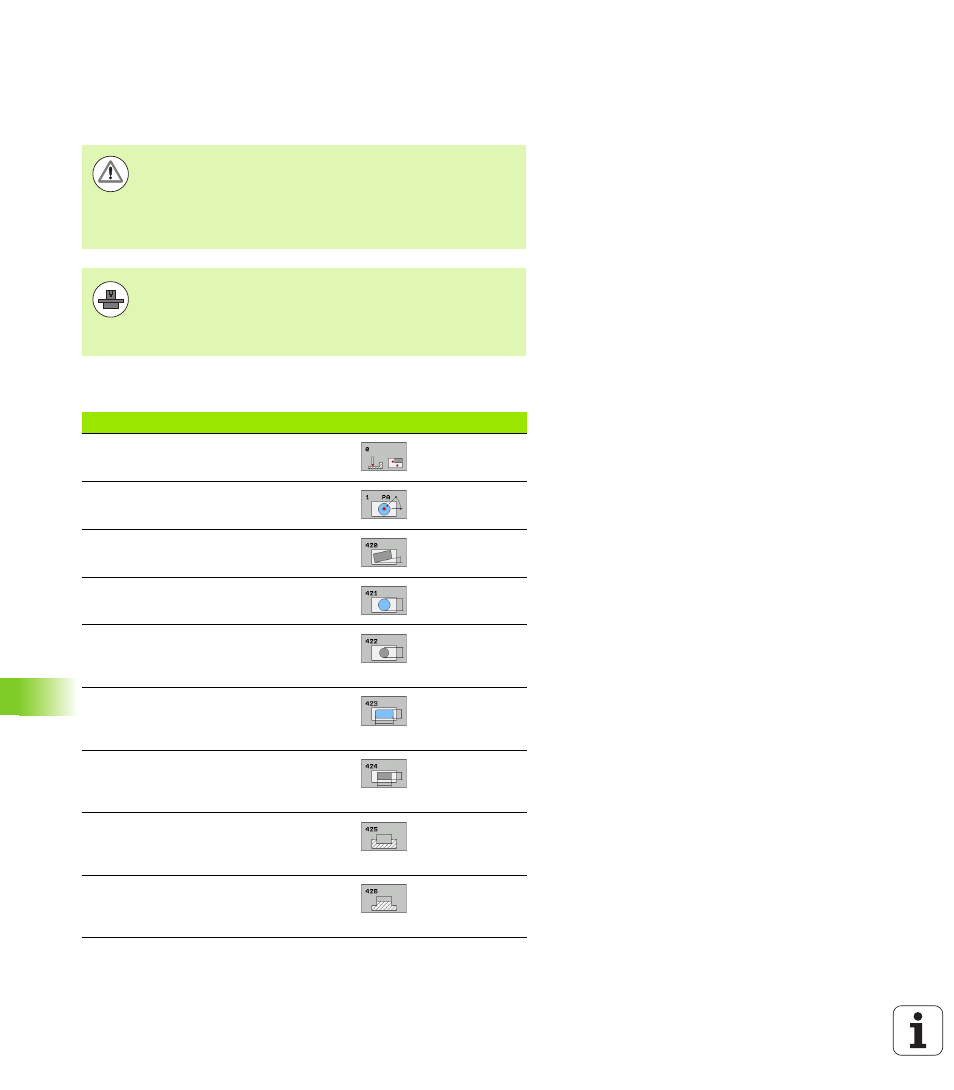

Cycle Softkey Page
0 PLAN DE REFERENCE Mesure de
coordonnée dans un axe sélectionnable Page 372
1 PLAN DE REF POLAIRE Mesure d'un
point, sens de palpage avec angle Page 373
420 MESURE ANGLE Mesure d'un
angle dans le plan d'usinage Page 375
421 MESURE TROU Mesure de la
position et du diamètre d'un trou Page 378
422 MESURE EXT. CERCLE Mesure de
la position et du diamètre d'un tenon
circulaire Page 382
423 MESURE INT. RECTANG. Mesure
de la position, longueur et largeur d'une
poche rectangulaire Page 386
424 MESURE EXT. RECTANG. Mesure
de la position, longueur et largeur d'un
tenon rectangulaire Page 390
425 MESURE INT. RAINURE (2ème
barre de softkeys) Mesure interne de la
largeur d'une rainure Page 394
426 MESURE EXT. TRAVERSE (2ème
barre de softkeys) Mesure externe d'une
traverse Page 397
