118 Cycles d'usinage: Taraudage / fraisage de filets

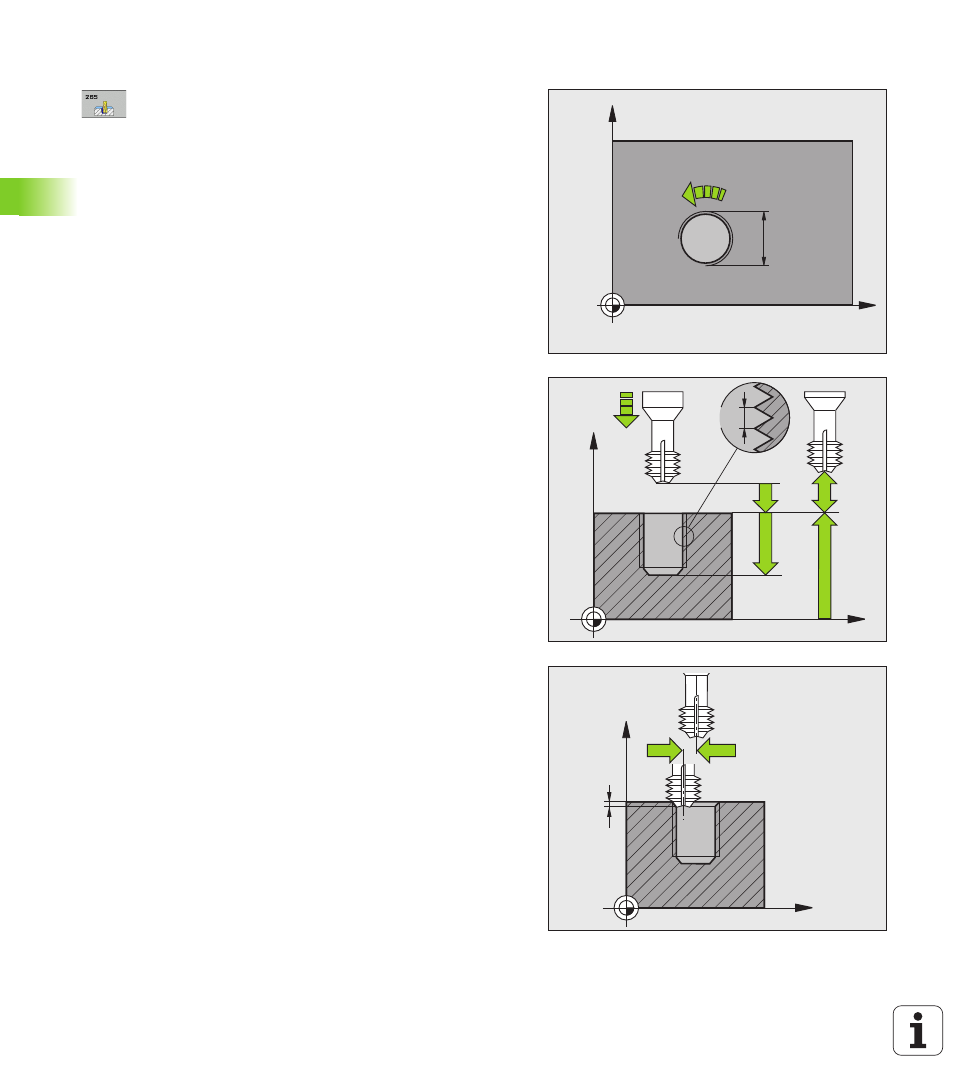

4.9 FILET
A
GE HELICOID
AL A
V
EC PER
C
A
G
E (cy
c
le 265, DIN/ISO: G265, option
de logiciel A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Paramètres du cycle
8 Diamètre nominal Q335: Diamètre nominal du filet.
Plage d'introduction 0 à 99999,9999
8 Pas de vis Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
8 Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et la fin du filet.
Plage d'introduction -99999,9999 à 99999,9999
8 Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
8 Profondeur du chanfrein frontal Q358 (en
incrémental): Distance entre la surface de la pièce et
la pointe de l'outil lors du chanfreinage. Plage
d'introduction -99999,9999 à 99999,9999
8 Décalage chanfrein frontal Q359 (en incrémental):
Distance correspondant au décalage du centre de
l'outil avec le centre du trou. Plage d'introduction 0 à
99999,9999
8 Chanfreinage Q360: Réalisation du chanfrein
0 = avant l'usinage du filet
1 = après l'usinage du filet
8 Distance d'approche Q200 (en incrémental):
Distance entre la pointe de l'outil et la surface de la
pièce. Plage d'introduction 0 à 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
