HEIDENHAIN TNC 620 351
15.1
1 POINT DE REFERENCE D
A
NS L'AXE DU P
A
LPEUR (cy
c
le 41
7,
DIN/ISO:
G41
7
)
15.11 POINT DE REFERENCE DANS
L'AXE DU PALPEUR (cycle 417,
DIN/ISO: G417)
Déroulement du cycle

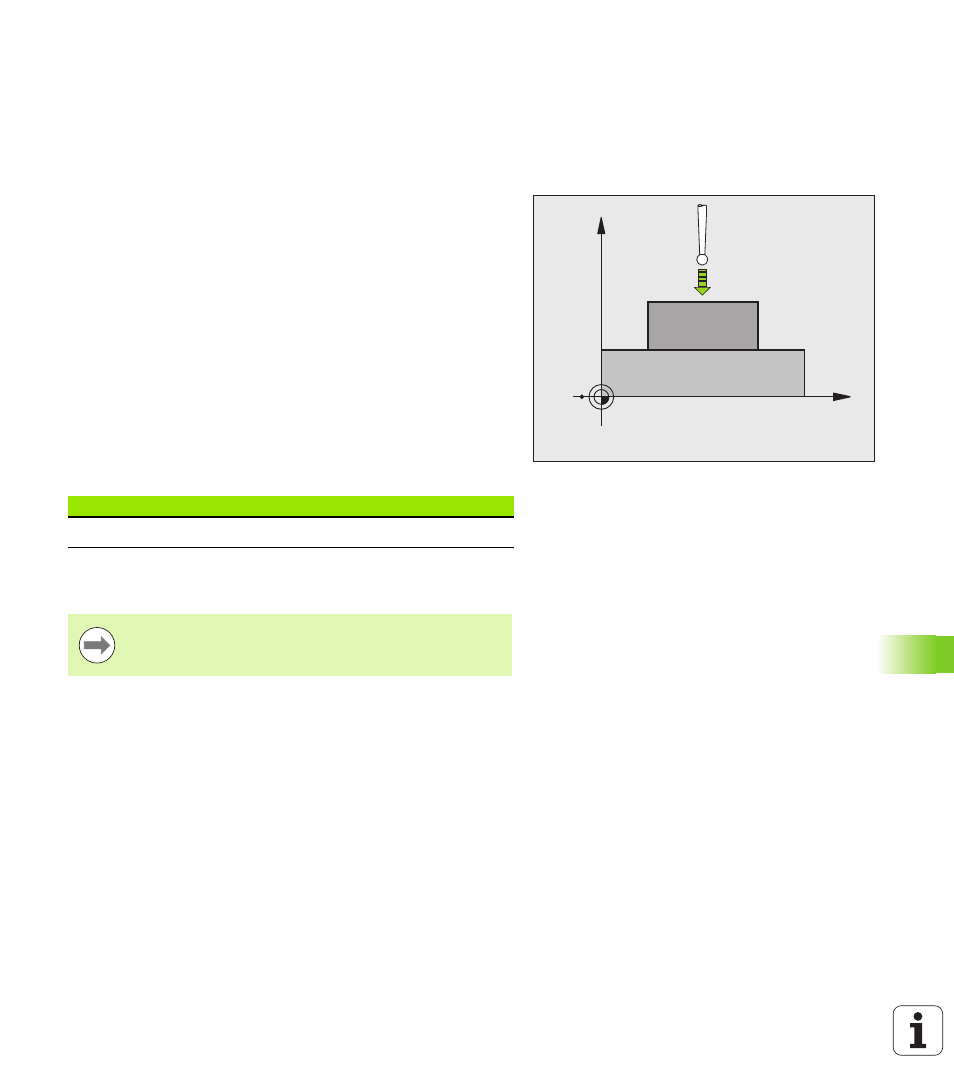

Le cycle palpeur 417 mesure une coordonnée au choix dans l'axe du
palpeur et l'initialise comme point d'origine. Si vous le désirez, la TNC
peut aussi inscrire la coordonnée mesurée dans un tableau de points
zéro ou dans le tableau Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) et selon la logique de positionnement (voir
„Exécuter les cycles palpeurs” à la page 285) au point de palpage
programmé
1 . La TNC décale alors le palpeur de la valeur de la
distance d'approche, dans le sens positif de l'axe du palpeur
2 Puis, le palpeur se déplace dans l'axe du palpeur jusqu'à la
coordonnée programmée pour le point de palpage
1 .La position
effective est mémorisée par simple palpage.
3 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et gère le point d'origine déterminé en fonction des paramètres de
cycle Q303 et Q305. (voir „Mémoriser le point d'origine calculé” à
la page 314)La valeur effective est mémorisée dans le paramètre
Q ci-après
Attention lors de la programmation!
X
Z
Q260
Numéro paramètre Signification
Q160 Valeur effective du point mesuré
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur. La TNC initialise
ensuite le point d'origine dans cet axe.
