Airmar H2183—Heading Sensor - Manuel (Page 9)

9
Préparation du capteur
AVERTISSEMENT : N'utilisez pas les goujons s'ils constituent un risque de
blessure corporelle par le métal protubérant.
1. Ôtez l'étiquette apposée sur le connecteur du capteur (pièce A) (voir Figure 2).
2. Le capteur peut être fixé de deux manières sur le support. Sélectionnez la
méthode a ou b.
a. Goujons—La fixation et le réglage de la position du capteur sont plus faciles
avec les goujons M5. Il faut cependant tenir compte du fait qu'ils sortent de
20 mm (3/4") en dessous du support, une fois l'installation terminée.
Appliquez du frein filet résistance moyenne sur les deux goujons. Vissez les
goujons via la face inférieure du support.
b. Vis—Cette méthode n'utilise pas les goujons. Une fois que le capteur est
aligné sur le support, utilisez les vis à métaux en laiton pour le fixer en place.
Une fois l'installation terminée, le capteur ne doit pas dépasser du support.
3. Ôtez le capuchon de protection de la fiche de connexion du capteur sur le
câble. (Conservez le capuchon pour protéger le connecteur en cas de dépose
ultérieure éventuelle du capteur.)
4. Passez la fiche de connexion côté instrument du câble par le trou central du
joint d'étanchéité.
5. Raccordez fermement le connecteur au capteur. La connexion est dotée d'un
détrompeur.
6. Insérez le joint (pièce B) sur les goujons (si applicable) avant de l'appliquer
contre le capteur. Veillez à aligner le joint de sorte que la rainure s'aligne sur
l'onglet d'alignement de la fiche et du socle de connexion du capteur. Les trous
du capteur et du joint doivent être correctement alignés. (Il peut s'avérer utile de
maintenir le joint en place à l'aide d'un ruban adhésif double face).
REMARQUE: La flèche sur le joint doit pointer dans la même direction que
l'inscription 'FORWARD' sur le capteur.

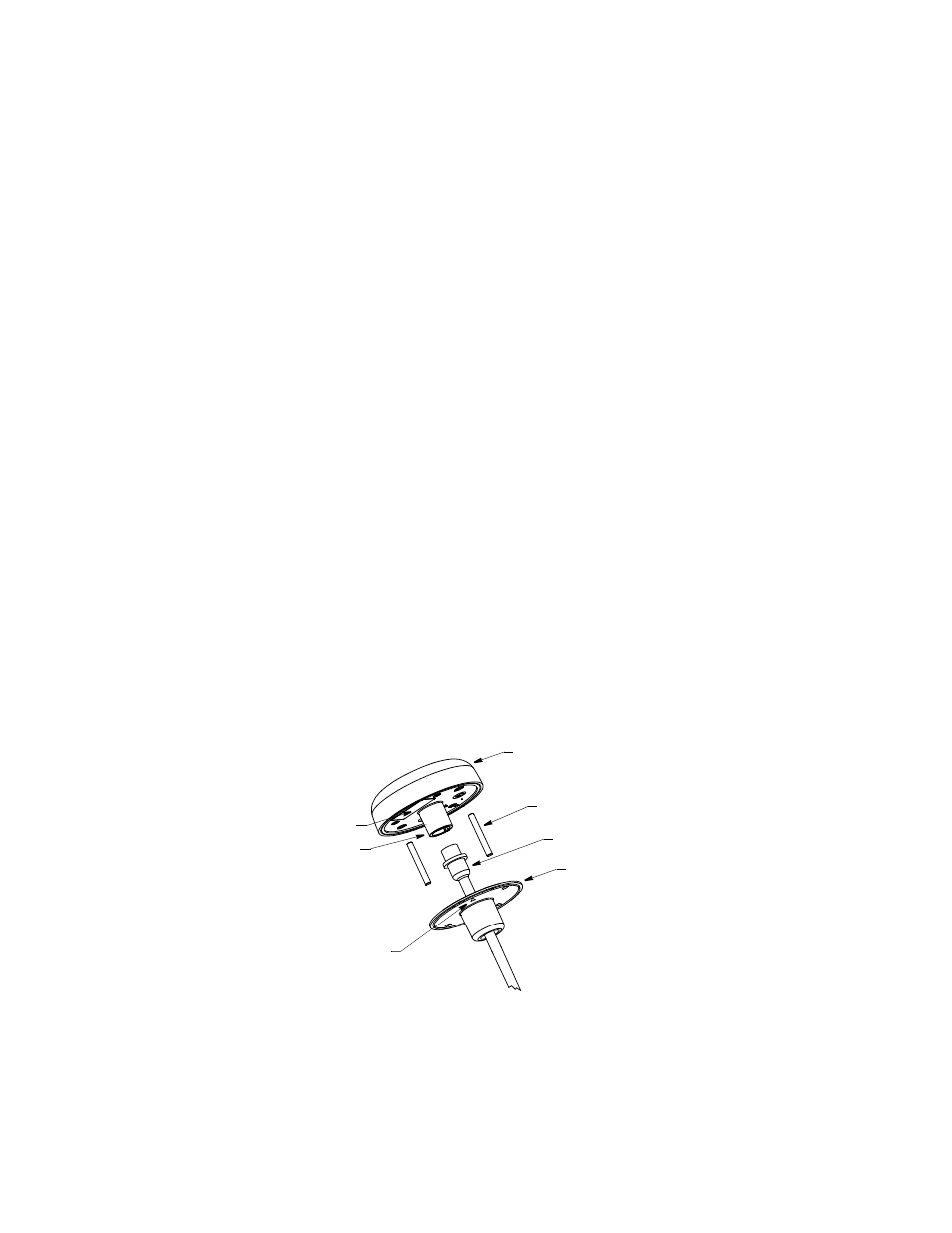

Figure 2. Préparation du capteur
Copyright © 2008 Airmar Technology Corp.
capteur
flèche
goujon M5 (2)
fiche capteur
joint (pièce B)
(pièce A)
socle de connexion
n° de série
(orientée vers l’avant)
(a uniquement)
