8
Installation
ATTENTION: Pour des données compas précises, l'inscription 'FORWARD'
apposée sur le capteur doit être orientée vers l'avant parallèlement à l'axe
longitudinal du véhicule/navire.
ATTENTION: Pour la précision des données de tangage et de roulis, installez le
capteur aussi près que possible du centre de gravité du véhicule/navire et
raisonnablement horizontal (parallèle à la ligne de flottaison d'un navire).
IMPORTANT: Prévoyez et tracez le cheminement du câble entre le capteur et
l'écran et/ou le réseau avant d'entreprendre la pose effective du capteur.
Fixation sur une surface verticale
Fixation du support
1. Tracez une ligne horizontale à l'emplacement sélectionné à l'aide d'un niveau de
menuisier (voir Figure 1).
2. En maintenant le support parallèle à cette ligne horizontale, tracez le contour
des deux fentes verticales pratiquées dans le support. Ne marquez pas
l'emplacement des deux trous intérieurs à ce stade.
3. À l'aide d'un foret Ø 3 mm ou 1/8", percez un avant-trou au CENTRE de
chacune des fentes. La position verticale du support peut ainsi être ajustée.
4. Percez les deux trous de fixation à l'aide d'un foret Ø 4 mm, n° 23 ou 9/64".
Fibre de verre—Palliez les risques de craquelure de la surface en faisant
tourner la perceuse en sens inverse (vers la gauche) pour traverser le gelcoat.
5. Fixez sans serrer le support sur la surface à l'aide de deux vis inox fournies.
Posez le niveau de menuisier sur le dessus du support. Ajustez l'horizontalité
du support. Serrez les vis.
Coque en aluminium—Enduisez de mastic d'étanchéité marine le filetage des
deux vis de fixation avant de les poser. Cette précaution empêche la corrosion
électrolytique entre les métaux différents.
6. À l'aide d'un foret Ø 3 mm ou 1/8", percez les avant-trous de fixation des deux
vis centrales. Terminez le perçage à l'aide d'un foret Ø 6 mm ou 1/4".
7. Serrez les deux vis restantes dans les trous centraux de sorte à verrouiller la
position du support.

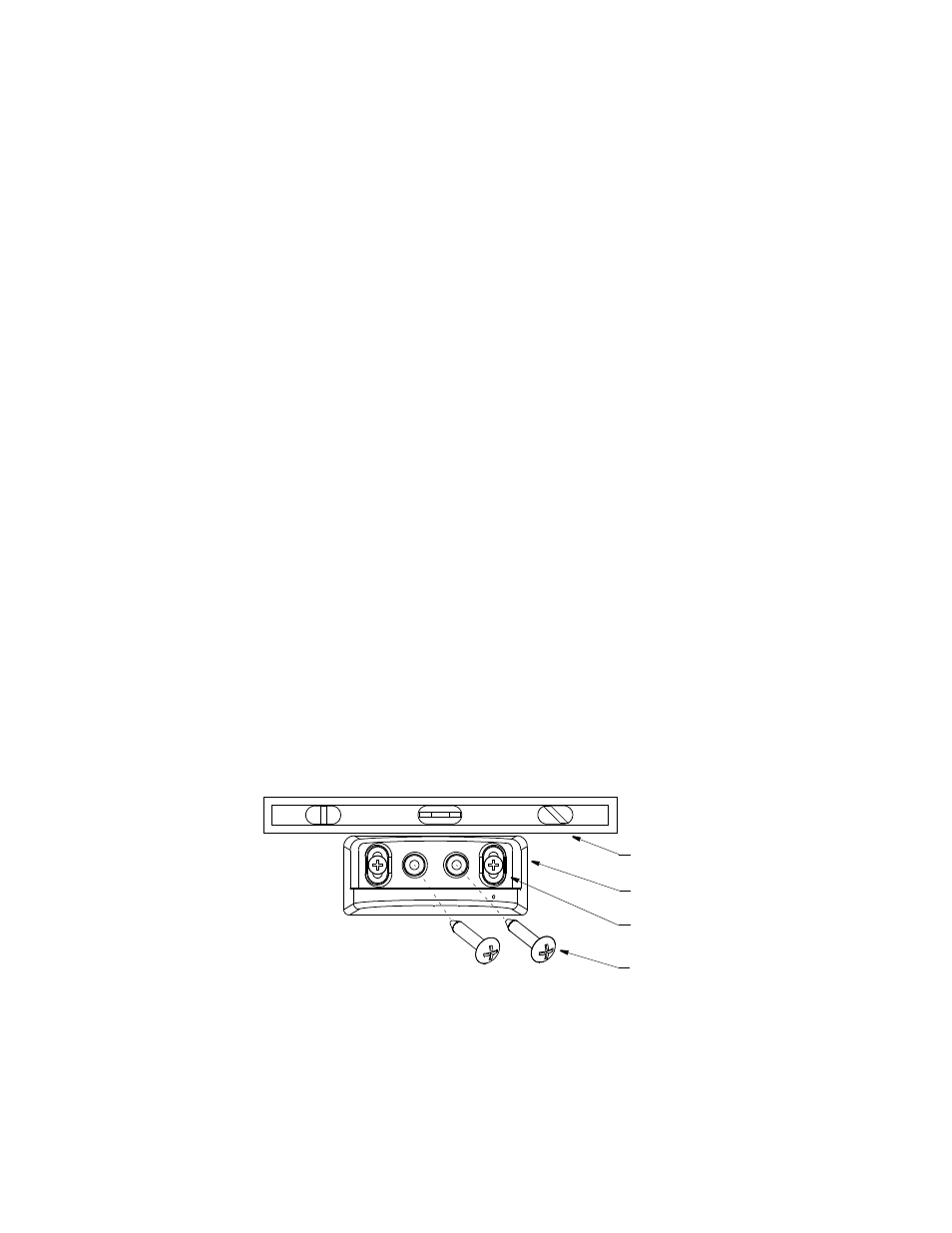

Figure 1. Fixation du support
Copyright © 2008 - 2009 Airmar Technology Corp.
niveau
support
fentes
vis inox (4)
screw (4)
verticales (2)
