Fixation du capteur au support
1. Passez le câble dans le support de fixation (voir Figure 3).
2. Orientez l'inscription 'FORWARD' vers l'avant parallèlement à l'axe longitudinal
du véhicule/navire tout en appliquant fermement le joint contre le capteur.
a. Goujons—Insérez les goujons dans le support de fixation Fixez le capteur
au support avec une rondelle plate, une rondelle frein et un écrou moleté
(face métallique contre la rondelle) sur chaque goujon. Serrez à la main
uniquement. Ne serrez pas exagérément.
b. Vis—Placez le capteur sur le support en veillant à aligner correctement les
trous de passage des vis du capteur et du joint. Depuis la face inférieure du
support, fixez le capteur à l'aide de deux rondelles plates, deux rondelles
frein et les vis à métaux en laiton fournies d'origine.
3. Vérifiez que l'inscription 'FORWARD' apposée sur le capteur est correctement
orientée vers l'avant et parallèle à l'axe longitudinal du véhicule/navire. Pour
empêcher le pivotement du capteur une fois aligné dans son support, vissez la
vis pointeau à tête cylindrique large dans le plus commode des deux trous
disponibles.

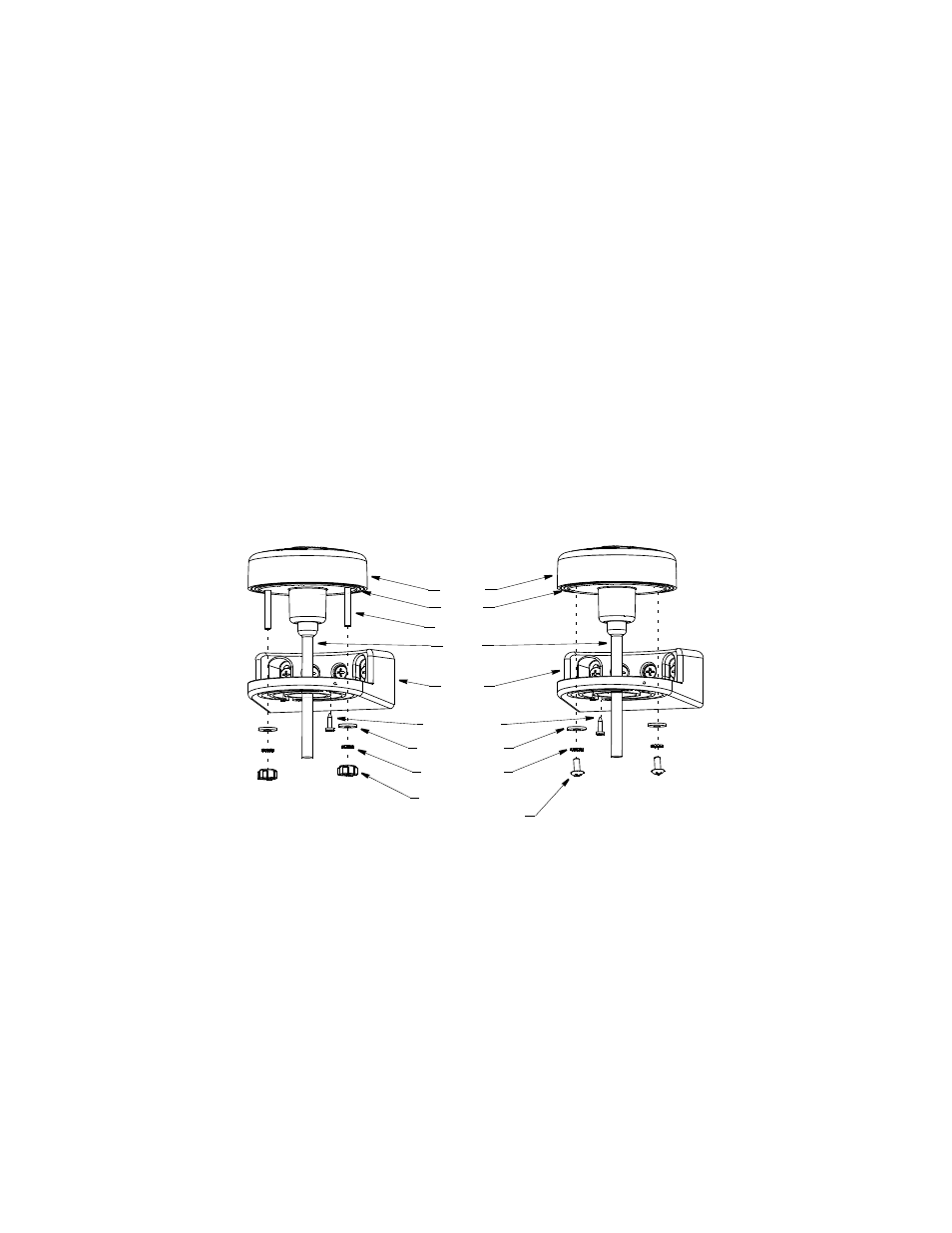

Figure 3. Fixation du capteur sur son support
Copyright © 2008 - 2009 Airmar Technology Corp.
a
b
capteur
câble
support
goujon (2)
rondelle plate (2)
rondelle frein (2)
écrou moleté (2)
vis à métaux en laiton (2)
vis de blocage
joint
